3.6 图形与特效

3.6.1 线图


对话框为图表控件之一。可以用于生成曲线图、柱状图、折线图、散点图

可更改的样式属性：

  • 宽度高度 (size)：通过定义不同的宽度高度，可以实现不同大小的显示区域；1）将鼠标放在线图控件的边缘，拖动边缘自由调整线图的大小
  • 坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；通过键盘↑↓← →键来调整线图控件的XY坐标位置
  • 背景 (background)：可以修改线图的背景颜色
  • 透明度 (opa)：可以更改线图显示的透明度
  • 隐藏 (visible)：可以在画布中隐藏/显示元件
  • 刷新 (refresh)：可以在画布中重新刷新生成线图
  • 位置锁定 (fixed)：在画布中锁定/解锁线图
  • 横坐标反转 (anti_axis_hor_dir)：可以将图表的沿（x轴）方向水平反转线图
  • 纵坐标反转 (anti_axis_ver_dir)：可以将图表的沿（y轴）方向垂直反转线图
  • 自适应最值 (self_adaptive)：勾选后，控件原点终点会根据实际坐标集数据自动调整，无须再手动设置
  • 横坐标设置 (x_axis)：1）原点：可以任意修改X轴原点值，来调整图表的数值；2）终点：可以任意修改X轴终点值，来调整图表的数值
  • 纵坐标设置 (y_axis)：1）原点：可以任意修改Y轴原点值，来调整图表的数值；2）终点：可以任意修改Y轴终点值，来调整图表的数值
  • 边框线宽 (border)：可以任意修改图表的边框大小
  • 边框颜色 (border_color)：可以任意修改图表的边框颜色
  • 边框透明度 (border_opa)：可以任意修改图表的透明度
  • 水平跨度 (hor_unit)：可以任意修改标尺网格的宽度值
  • 垂直跨度 (ver_unit)：可以任意修改标尺网格的高度值
  • 标尺线宽 (grid_width)：可以任意修改标尺线宽大小
  • 标尺颜色 (grid_color)：可以任意修改标尺线的颜色
  • 标尺透明度 (grid_opa)：可以任意修改标尺线的透明度
  • 新增线 (add_series_line)：可以添加/删除线类型、坐标集、线宽、颜色等
  • 类型 (type)：可以增加散点。折线、曲线、柱状图等图表显示类型
  • 坐标集 (dataset)：可以选择各个XY轴坐标点的坐标集(0,0).-(0,0)
  • 线宽 (line_width)：可以任意修改曲线的线宽大小
  • 颜色 (color)：可以任意修改曲线的颜色
  • 透明度 (opa)：可以任意修改曲线的透明度
  • 显示文本 (text)：可以显示线图内的文本，修改文本颜色，文本位置，文本偏移等
  • 坐标集设置 (dataset_config)：可以添加/删除坐标集
  • 新增坐标点 (add_point)：可以增加/删除/复制xy轴在图表中的坐标点
  • X轴坐标点 (x_point)：可以任意设置X轴坐标点数值
  • Y轴坐标点 (y_point)：可以任意设置Y轴坐标点数值
  • 文本格式 (text_format)：可以自定义文本内容，点击下方添加变量xy可直接插入对应的 变量值
  • 刷新 (refresh)：直接拖动节点后刷新校正节点位置
  • 位置锁定 (fixed)：勾选后，可以直接移动坐标位置。注意标尺数量应当适中，以避免产生不必要的性能消耗
  • 显示图钉 (show_pins)：勾选之后显示折线的节点
  • 横坐标反转 (anti_axis_hor_dir)：线图可以根据Y轴镜像反转
  • 纵坐标反转 (anti_axis_ver_dir)：线图可以根据X轴镜像反转
  • 自适应最值 (self_adaptive)：控件原点终点会根据实际坐标集数据自动调整

图片 图为线图效果

3.6.2 播放器


播放器控件属于高级控件之一。该控件在上位机屏幕上添加，在下位机实现视频播放/暂停、进度条等功能

可更改的样式属性：

  • 宽度高度 (size)：1）通过定义不同的宽度高度，以实现不同大小的播放器控件；将鼠标放在播放器边缘，拖动边缘可自由调整播放器大小
  • 坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键更精细地调整播放器控件的XY坐标位置
  • 透明度 (opa)：更改播放器的透明度，使其呈现完全隐藏，若隐若现等效果
  • 总时长 (total_time)：可以设置视频的总时长
  • 当前进度 (current_time)：可以设置视频的当前播放时间
  • 播放事件 (play_cb)：可以设置视频的函数名和执行函数，设置在播放视频瞬间执行当前相关代码
  • 进度条改变事件 (slider_change_cb)：可以设置进度条的函数名和执行函数，在拖动进度条时，进度值变化执行当前相关代码
  • 停止播放事件 (stop_cb)：可以设置视频播放暂停的函数名和执行函数，可以设置暂停跟播放事件相反

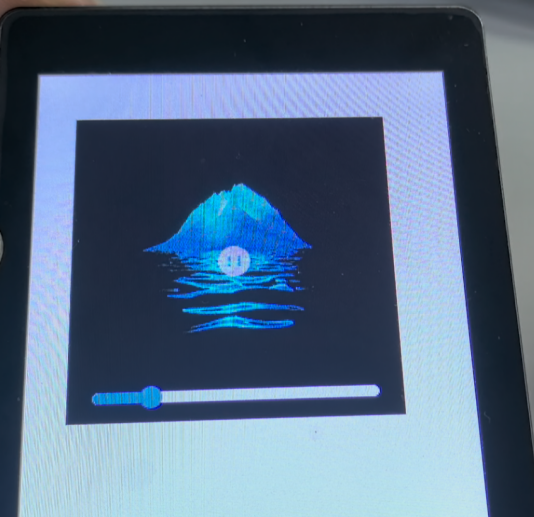

图片 图片 图为播放器控件在上位机的效果 图为播放器控件在下位机的效果

3.6.3 下拉框


下拉框控件属于表单控件之一。该控件可以点击展开和隐藏选项列表，在列表中添加选项等功能

可更改的样式属性：

  • 宽度高度 (size)：1）通过定义不同的宽度高度，以实现不同大小的下拉框控件；将鼠标放在下拉框边缘，拖动边缘可自由调整下拉框大小
  • 坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键更精细地调整下拉框控件的XY坐标位置
  • 字体颜色 (font_color)：可以修改列表上显示的文本的字体颜色
  • 字集 (charset)：可以修改列表上文本内容使用的字体。如需设置字体，则必须先在字库选项卡中添加字库。如文本中存在中文则必须设置中文字体。英文则不是必须
  • 对齐 (align)：可以对文字进行位置对齐调整。如居中，左对齐，右对齐等
  • 字体风格 (font_style)：可以添加文字风格，如下划线，删除线，粗体，斜体
  • 透明度 (opa)：更改下拉框的透明度，使其呈现完全隐藏，若隐若现等效果
  • 选项高度 (item_height)：可以修改选项的高度值
  • 添加item (add_item)：可以往列表中添加item，并可自定义文本内容

图片 图为下拉框控件效果

3.6.4 艺术字


艺术字控件属于展示控件之一。该控件用于展示用户自己电脑中的创意字体

可更改的样式属性：

  • 宽度高度 (size)：1）通过定义不同的宽度高度，以实现不同大小的下拉框控件；将鼠标放在下拉框边缘，拖动边缘可自由调整下拉框大小
  • 坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键更精细地调整下拉框控件的XY坐标位置
  • 字体颜色 (font_color)：可以修改文本的字体颜色
  • 字体 (font_family)：可以直接选择电脑已安装字体
  • 字号 (font_size)：可以调整字体大小
  • 生成模式 (gen_mode)：可以对文字的生成模式进行选择，单字符或字符串模式
  • 字体风格 (font_style)：可以添加文字风格，标准或斜体，还可以调整文字的粗细
  • 透明度 (opa)：更改下拉框的透明度，使其呈现完全隐藏，若隐若现等效果

3.6.5 日历


日历控件属于展示控件之一。该控件用于展示日历

可更改的样式属性：

  • 宽度高度 (size)：1）通过定义不同的宽度高度，以实现不同大小的下拉框控件；将鼠标放在下拉框边缘，拖动边缘可自由调整下拉框大小
  • 坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键更精细地调整下拉框控件的XY坐标位置
  • 字体颜色 (font_color)：可以修改文本的字体颜色
  • 颜色 (color)：可以设置背景颜色和边框颜色
  • 今日日期 (today)：可以设定默认日期
  • 颜色 (color)：可以设置当天日期，休息日，非当月的字体颜色
  • 特殊日期 (special_dates)：可以子啊控件中设置特殊日期
  • 透明度 (opa)：更改下拉框的透明度，使其呈现完全隐藏，若隐若现等效果

图片 图为日历控件效果

3.6.6 频谱


频谱控件属于图表控件之一。该控件用于音乐频谱展示

可更改的样式属性：

  • 宽度高度 (size)：1）通过定义不同的宽度高度，以实现不同大小的下拉框控件；将鼠标放在下拉框边缘，拖动边缘可自由调整下拉框大小
  • 坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键更精细地调整下拉框控件的XY坐标位置
  • 类型 (type)：可以修改频谱类型为圆形频谱，柱状频谱（向上）（双向）和放个阶梯频谱四种
  • 线段数量 (item_numb)：可以设置频谱一共有多少个线段
  • 间距 (spacing)：可以设置每个线段之间的间距
  • 层级数 (item_range)：可以设置频谱的高度层级
  • 颜色 (color)：可以修改频谱的颜色为单色或渐变色，同时可以设置颜色的类型为横向或纵向渐变
  • 移动方向 (move_dir)：可以开启或关闭颜色的移动方向，同时设定频谱的运动方向为向左或向右
  • 动画 (anim)：可以设置频谱的动画是否开启，开启后动画的间隔时间可以调整
  • 透明度 (opa)：更改下拉框的透明度，使其呈现完全隐藏，若隐若现等效果

图片 图为频谱控件效果

3.6.7 频谱线


频谱线控件属于图表控件之一。该控件用于频谱线展示

可更改的样式属性：

  • 宽度高度 (size)：1）通过定义不同的宽度高度，以实现不同大小的下拉框控件；将鼠标放在下拉框边缘，拖动边缘可自由调整下拉框大小
  • 坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键更精细地调整下拉框控件的XY坐标位置
  • 动画间隔 (period)：可以设置动画间隔时间
  • 移动方式 (move_mode)：可以选择移动方式为锯齿波或三角波
  • 添加线条 (add)：可以新增频谱线条数量，设置线条宽度和颜色
  • 添加点 (add_point)：可以设置关联线条的坐标，纵向最大最小值，动画步数和移动方向
  • 透明度 (opa)：更改下拉框的透明度，使其呈现完全隐藏，若隐若现等效果
  • 复制线条 (move_copy)：可以开启或关闭复制线条
  • 颜色 (color)：可以设置频谱线开始和结束的颜色；个数，可以设置线条的个数

3.6.8 表格


表格控件属于展示控件之一。该控件用于表格展示

可更改的样式属性：

  • 宽度高度 (size)：1）通过定义不同的宽度高度，以实现不同大小的下拉框控件；将鼠标放在下拉框边缘，拖动边缘可自由调整下拉框大小
  • 坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键更精细地调整下拉框控件的XY坐标位置
  • 表头加粗 (header_bold)：可以设置表格表头文字加粗
  • 添加列 (add_col)：可以给表格添加列数病设置文字的对齐方式
  • 添加行 (add_row)：可以给表格添加行数并输入文本内容
  • 背景色 (bg_color)：可以设置表格的背景色
  • 透明度 (opa)：可以设置控件的透明度

3.6.9 圆弧


圆弧控件属于图表控件之一。该控件用于表格展示

可更改的样式属性：

  • 宽度高度 (size)：1）通过定义不同的宽度高度，以实现不同大小的下拉框控件；将鼠标放在下拉框边缘，拖动边缘可自由调整下拉框大小
  • 坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键更精细地调整下拉框控件的XY坐标位置
  • 透明度 (opa)：可以设置控件的透明度
  • 当前值 (value)：当填充区域在圆弧起始位置时表示的数字
  • 最小值 (min)：当填充区域在圆弧顶端时表示的数字
  • 最大值 (max)：当填充区域在圆弧尾端时表示的数字
  • 步进值 (step)：滑动时每一次的进度数值
  • 圆角端点 (rounded)：可开启关闭是否显示端点
  • 背景颜色 (bg_color)：非填充区域颜色
  • 背景起始角 (bg_start_angle)：设置圆弧的起始角度值
  • 背景结束角 (bg_end_angle)：设置圆弧的结束角度值
  • 背景宽度 (bg_width)：可以设置圆弧线条的宽度
  • 前景颜色 (forecolor)：圆弧进度的颜色设置
  • 旋钮颜色 (knob_color)：进度上圆形图案的颜色设置
  • 旋钮图片 (knob_img)：可以自定义图片
