3.4 表单与选择

3.4.1 分组

分组控件为图表控件之一。该控件为一种逻辑抽象的控件。并不会在画布上直接显示。该控件存在的功能是为单选框、按钮和复选框分组。使单选框、按钮和复选框可以实现单选和复选的效果；该控件无需更改样式属性。注意若是更改了分组控件的大小并将其覆盖在其他控件之上，则可能导致其他控件无法被点击

图为分组控件并容纳单选框控件

3.4.2 单选框

单选框控件为图表控件之一。该控件分为选中状态和未选中状态。而在同一个分组下的单选框控件，当有一个单选框被选中时，其他单选框会同时被设置为未选中状态

可更改的样式属性：

而该控件可以更改的样式属性有：
宽度高度 (size)：1）通过更改开关的宽度高度属性，可以得到不同大小的单选框控件；2）将鼠标放在单选框控件边缘，拖动边缘自由调整单选框控件的大小
坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键来调整单选框控件的XY坐标位置
文本 (text)：可以灵活修改单选框上的文本内容
字体 (font_family)：可以修改单选框上文本内容使用的字体。如需设置字体，则必须先在字库选项卡中添加字库。如文本中存在中文则必须设置中文字体。英文则不是必须
字体颜色 (font_color)：可以修改单选框上文本的字体颜色
透明度 (opa)：可以更改单选框的透明度，使其呈现完全隐藏，若隐若现等效果
选中状态 (checked)：更改该属性可以改变程序运行时单选框的选中状态
所属分组 (group)：在该属性中可以看到当前屏幕下所存在的分组，并选取
隐藏 (visible)：可以在画布中隐藏/显示元件

图为单选框控件

3.4.3 复选框

复选框控件为图表控件之一。该控件和单选框控件类似，分为选中状态和未选中状态。区别于单选框控件的是，即使处于同一分组下，复选框控件可以有多个同时处于选中状态

可更改的样式属性：

宽度高度 (size)：1) 通过更改开关的宽度高度属性，可以得到不同大小的复选框控件；2）将鼠标放在复选框控件边缘，拖动边缘自由调整复选框控件的大小
坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键来调整复选框控件的XY坐标位置
文本 (text)：可以灵活修改复选框上的文本内容
字体 (font_family)：可以修改复选框上文本内容使用的字体。如需设置字体，则必须先在字库选项卡中添加字库。如文本中存在中文则必须设置中文字体。英文则不是必须
字体颜色 (font_color)：可以修改复选框上文本的字体颜色
透明度 (opa)：可以更改复选框的透明度，使其呈现完全隐藏，若隐若现等效果
选中状态 (checked)：更改该属性可以改变程序运行时复选框的选中状态
所属分组 (group)：在该属性中可以看到当前屏幕下所存在的分组，并选取
隐藏 (visible)：可以在画布中隐藏/显示元件

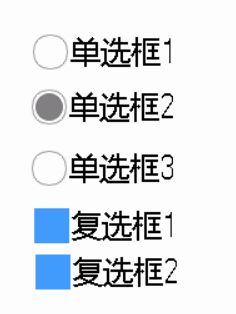

图为同一分组下的单选框和复选框

3.4.4 滑动条

滑动条控件为图表控件之一。该控件类似手机调整亮度的功能部件。可以灵活调整刻度点的位置并让进度条填充到刻度点处。同时也支持灵活更改滑动条的样式

可更改的样式属性：

宽度高度 (size)：1）通过更改滑动条的宽度高度属性，可以得到不同大小的滑动条控件；2）将鼠标放在滑动条控件边缘，拖动边缘自由调整滑动条控件的大小
坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键来调整滑动条控件的XY坐标位置
透明度 (opa)：可以更改滑动条的透明度，使其呈现完全隐藏，若隐若现等效果
起始值 (start)：当刻度点在滑动条起始位置时表示的数字
结束值 (end)：当刻度点在滑动条最末端时表示的数字
位置 (pos)：设置该值可以修改程序运行时，刻度点的起始位置。（如起始值为100，结束值为200，则中间位置为150）
活跃颜色 (color_act)：填充区域以及纯色刻度点的颜色
不活跃颜色 (color_ina)：非填充区域的颜色
滑动方向 (dir)：可以更改滑动条滑动的方向
刻度点 (tag_visible)：该属性可以更改刻度点的样式，隐藏，纯色以及图片。可以设置不同的效果
长条大小 (thickness)：该属性可以任意更改滑动条长度
刻度点大小 (tag_size)：该属性可以任意更改刻度原点的大小
隐藏 (visible)：可以在画布中隐藏/显示元件

图为滑动条控件

3.4.5 进度条

进度条控件为图表控件之一。该控件类似滑动条，但是在没有添加其他事件的时候无法通过点击来更改进度条的值。进度条同样支持灵活调整样式

可更改的样式属性：

宽度高度 (size)：1）通过更改进度条的宽度高度属性，可以得到不同大小的进度条控件；2）将鼠标放在进度条控件边缘，拖动边缘自由调整进度条控件的大小
坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键来调整进度条控件的XY坐标位置
透明度 (opa)：可以更改进度条的透明度，使其呈现完全隐藏，若隐若现等效果
起始值 (start)：当填充区域在进度条起始位置时表示的数字
结束值 (end)：当填充区域在进度条末端时表示的数字
位置 (pos)：设置该值可以修改程序运行时，填充到起始位置。（如起始值为100，结束值为200，则中间位置为150）
活跃颜色 (color_act)：填充区域以及纯色刻度点的颜色
不活跃颜色 (color_ina)：非填充区域的颜色
滑动方向 (dir)：可以更改进度条填充的方向
隐藏 (visible)：可以在画布中隐藏/显示元件

图为进度条控件的效果

3.4.6 列表

列表控之一。该控件可以列出多个item，来显示不同的文本内容；当有多个item时，可item并选中其中指定的文本内容。同时，该控件也支持灵活调整样式

可更改的样式属性：

宽度高度 (size)：1）通过更改列表的宽度高度属性，可以得到不同大小的列表控件；2）将鼠标放在列表控件边缘，拖动边缘自由调整进列表控件的大小
坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键来调整列表控件的XY坐标位置
字体颜色 (font_color)：可以修改列表上显示的文本的字体颜色
字体 (font_family)：可以修改列表上文本内容使用的字体。如需设置字体，则必须先在字库选项卡中添加字库。如文本中存在中文则必须设置中文字体。英文则不是必须
透明度 (opa)：可以更改列表的透明度，使其呈现完全隐藏，若隐若现等效果
最大显示item个数 (display_item_count)：更改该值可以修改列表一页上显示的item个数。其他的item通过滑动翻页显示
添加item (add_item)：可以往列表中添加item，并自定义内容
单个文本自定义设置 (item_style)：可以任意设置x,y的坐标值以及宽、高的大小
每栏高度设置 (row_height)：可以根据列表的文字数量要求更改栏目的高度，以确保列表栏在文字过多时自行换行显示全部文字的功能
隐藏 (visible)：可以在画布中隐藏/显示元件
边框颜色 (border_color)：可以任意修改边框的显示颜色
边框宽度 (border_width)：可以任意修改边框宽度
分割线 (septal_line)：可以将列表自动分割成多个item，并显示分割线（分割线数量由所添加项的数量决定）
选中高亮模式 (highlight_mode)：可以在仿真后点击任意项，显示选中高亮的效果
模式 (mode)：1）默认模式——无图标显示；2）图标在左模式——可以在添加项属性中添加图标，图标显示在列表左侧；3）图标在右模式——可以在添加项属性中添加图标，图标显示在列表右侧

图为列表控件图为自定义设置

3.4.7 滚轮

列表控之一。滚轮控件可以增加多个item，界面显示元素可设置；当有多个item时，可以滑动滚轮选择目标项。同时目标项显示为上中下栏的中间栏，该控件也支持灵活调整样式

可更改的样式属性：

宽度高度 (size)：1）通过更改列表的宽度高度属性，可以得到不同大小的滚轮控件；2）将鼠标放在滚轮控件边缘，拖动边缘自由调整进滚轮控件的大小
坐标 (pos)：1）通过定义不同的XY值，来调整控件的位置；2）通过键盘↑↓← →键来调整滚轮控件的XY坐标位置
字体颜色 (font_color)：可以修改滚轮上显示的文本的字体颜色
字体 (font_family)：可以修改滚轮上文本内容使用的字体。如需设置字体，则必须先在字库选项卡中添加字库。如文本中存在中文则必须设置中文字体。英文则不是必须
透明度 (opa)：可以更改滚轮的透明度，使其呈现完全隐藏，若隐若现等效果；可以更改显示元素个数,默认为三行（可设置为任意单数）；滚动模式可设置为默认或循环模式
隐藏 (visible)：可以在画布中隐藏/显示元件
