1. 产品概述

1.1 公司简介

中国高通公司成立于1992年，是中国第一批高新技术民营企业。高通专注汉显技术及产品30年，技术路线贯穿芯片、硬件方案、软件及算法。经过多年的实战经验，开发了适用于国内市场的国产HMI/GUI平台工具，不仅为客户带来了便捷，更是赋予客户一套完整的人机交互开发体系，极大降低了开发成本与门槛，并提高了品质。高通HMI为客户赋能，为市场赋能，推动智能硬件汉显产品的发展。

1.2 GT-HMI Designer 概述

高通 GT-HMI Designer 人机交互界面（Human Machine Interface）运用 JavaScript, HTML, CSS 语言编写，以实现最大的兼容性，模拟器可在没有嵌入式硬件的PC上启动嵌入式GUI设计，同时GT-HMI Designer作为一个图形库，它自带多种控件可以供开发者使用。

这些强大的控件搭配上带有个性化的UI图形，可以让使用者自行创作出非常有创意的UI图形交互效果，同时兼具着较低的配置要求，易于移植，性能较好，支持的控件和内容较为丰富。

1.3 主要功能描述

  • 功能强大的构建块，例如按钮，图表，列表，滑块，图像等
  • 带有动画，抗锯齿，不透明，平滑滚动的高级图形
  • 各种输入设备，例如触摸板，鼠标，键盘，编码器等
  • 支持UTF-8编码的多语言
  • 多显示器支持，如TFT，单色显示器
  • 完全可定制的图形元素
  • 独立于任何微控制器或显示器使用的硬件
  • 可扩展以使用很少的内存(64KB Flash，32KB RAM)进行操作
  • 操作系统，可支持外部存储器
  • 单帧缓冲区操作，即使具有高级图形效果
  • 用C语言编写，以实现最大的兼容性
  • 模拟器可在没有嵌入式硬件的PC上进行嵌入式GUI设计
  • 可快速上手的教程、示例、主题
  • 丰富的文档教程

1.4 软件开发工作流程简介

1.4.1 创建项目

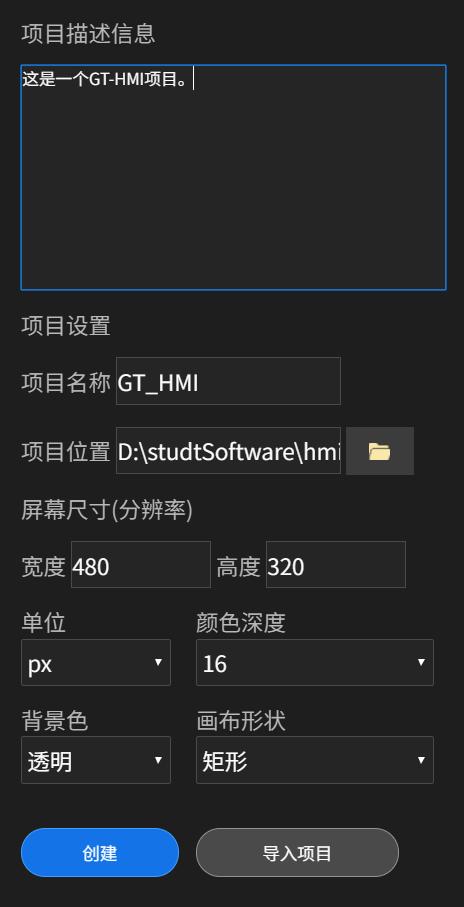

第一步创建一个新的项目。点击新建选项卡之后，软件界面右下角是项目的配置信息。在这里可以输入项目的命名，存放路径，描述信息，屏幕宽度，屏幕高度，颜色深度，背景色透明与否，以及画布形状。输入完毕之后点击创建，即会自动进入UI设计界面。

create projectcreate project project creationproject creation project configurationproject configuration

1.4.2 添加导入素材

图片素材：您可以点击左侧资源库，选择里面的图片使用，或者在UI设计界面的下方，您可以点击本地素材选项卡，导入本地的图片作为项目的素材。

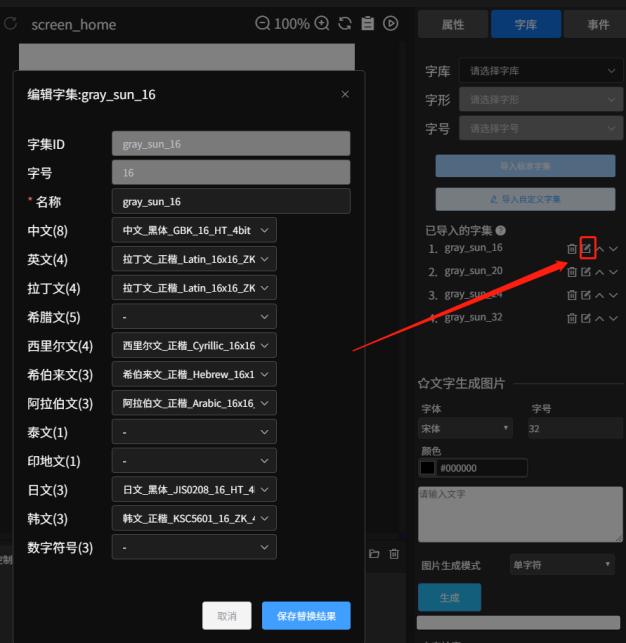

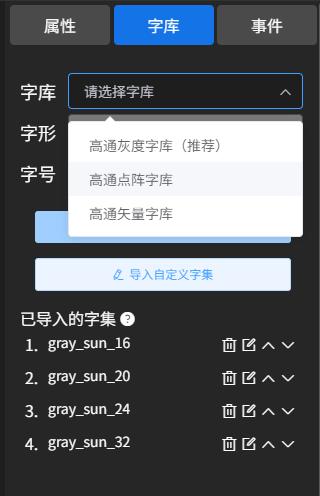

字库素材：在软件界面的右方，可以选择需要的字库类型、字号、语系导入项目。

resource libraryresource library local materialslocal materials font libraryfont library

1.4.3 在画布上添加元件和事件

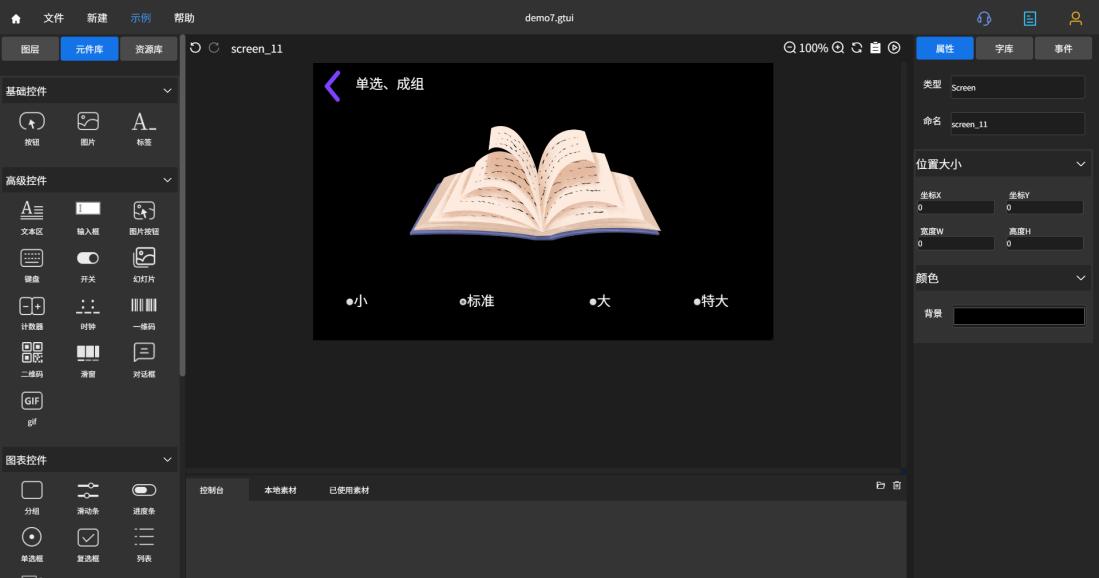

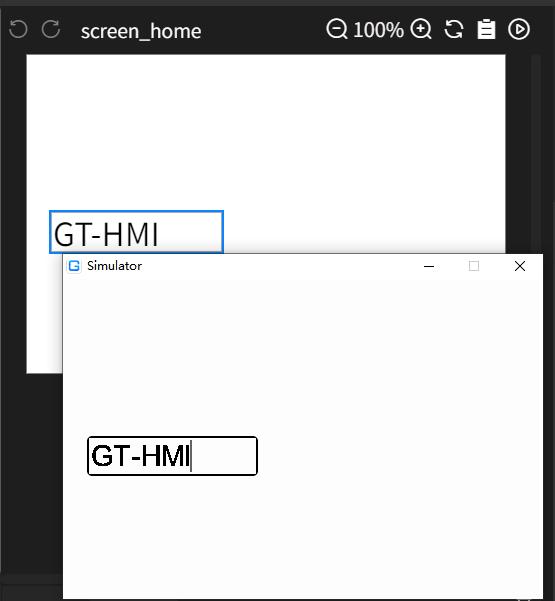

您可以在左侧的元件库中选择元件(例如按钮，标签，滑动条等)。如果要将元件添加到屏幕上，只需要点击元件并拖动到画布上。点击在画布上存在的元件即可修改其属性(例如宽度，高度，透明度等)，也可为其添加事件实现交互功能。

add component to canvasadd component to canvas canvas simulationcanvas simulation

1.4.4 仿真运行项目

在画布的右上角点击运行按钮，即可立即仿真设计好的UI界面。

1.4.5 移植项目到单片机上运行

仿真编译生成的产物存放在项目工程路径下，参考本用户手册3.2章的工程移植说明，将仿真编译生成的UI程序代码文件和使用到的资源文件移植到板子上即可测试运行。

1.5 软件使用授权

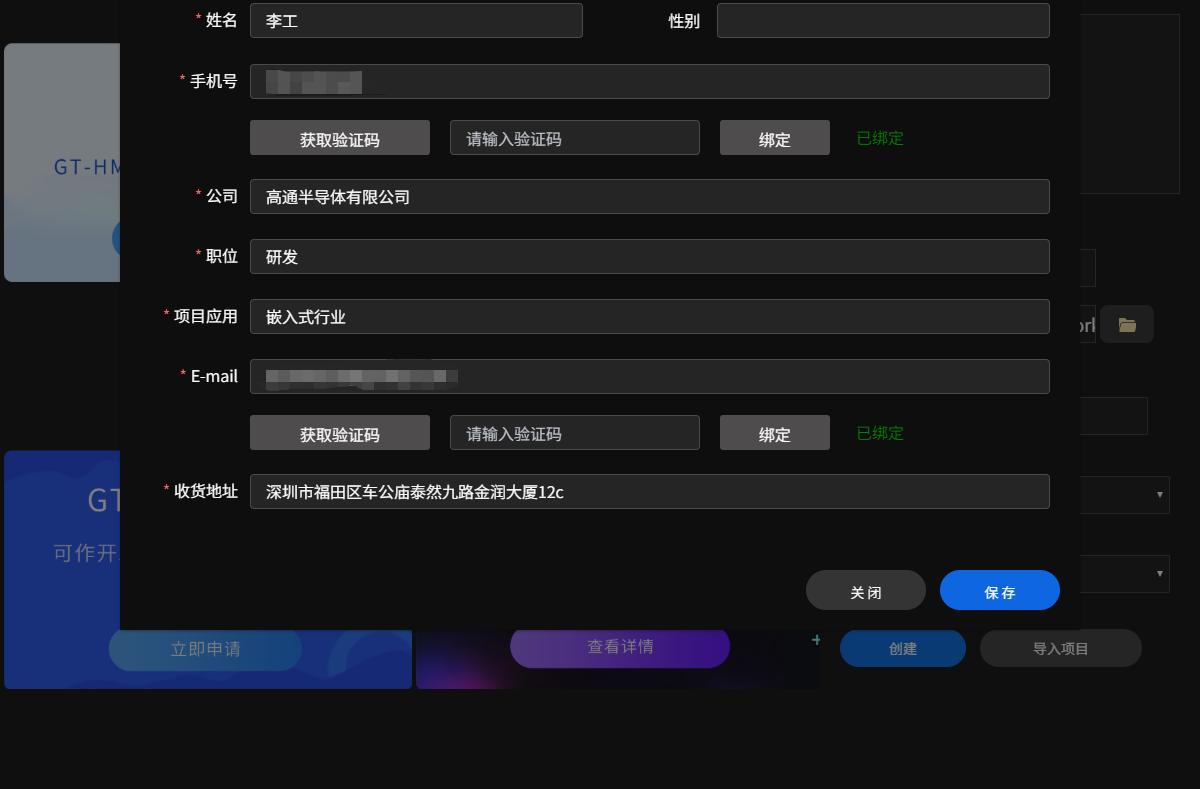

GT-HMI Designer软件的版权由深圳高通半导体有限公司拥有。用户在首次登录时，点击用户名区域完善个人信息，您将能够免费使用该软件的基础功能。如需要享有更多高级功能，请进入到GT-HMI Designer收费标准页面查看详情，并联系我们进行购买。

注：使用高通GUI芯片、GT GUI-LCD、HMI模块其中任意一种产品，内含授权，可以免费使用高通HMI Designer所有功能。

user info completeuser info complete

1.6 会员购买

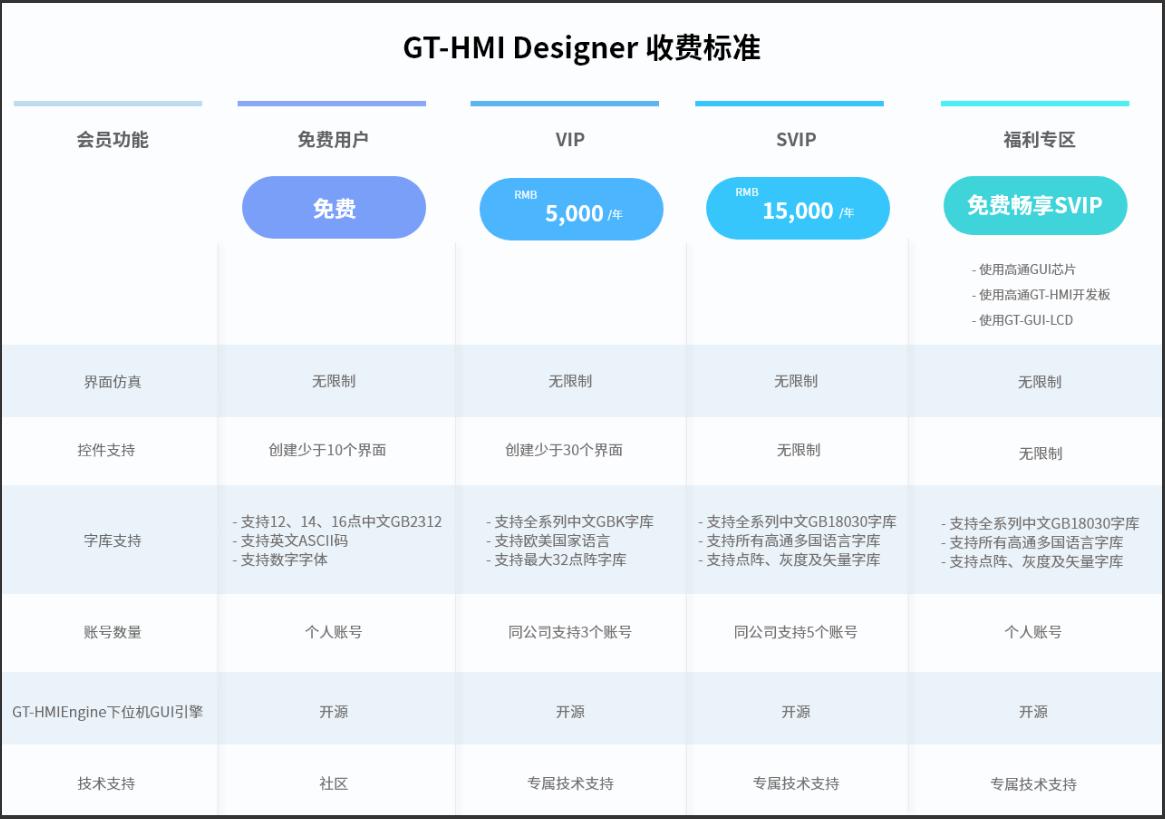

GT-HMI Designer为用户提供更多高级功能，详情请进入GT-HMI Designer收费标准页面查看。

注：使用高通GUI芯片、GT GUI-LCD、HMI模块其中任意一种产品，内含授权，可以免费使用高通HMI Designer所有功能。

1.7 软件环境

软件在PC端的使用环境建议：

项目要求
Windows版本Windows 7 及以上
分辨率1200×820 以上
CPUI3-3225 及以上
内存2GB
硬盘1.5GB 及以上
网络需要联网

如编译无法生成 board 或者 ui 文件夹，请根据系统环境安装对应的 .NET 环境：

system requirements infosystem requirements info dotnet runtime downloaddotnet runtime download

1.8 软件安装操作

自高通字库官方网站 www.hmi.gaotongfont.cn 下载 GT-HMI Designer 安装包（安装包以最新版本为准）：

  1. 双击安装软件

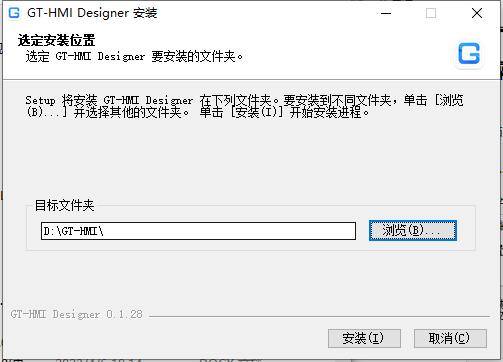

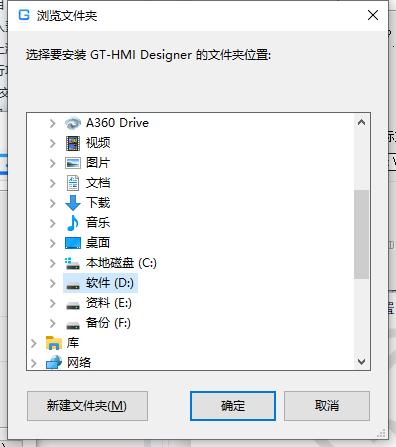

  2. 设置安装路径

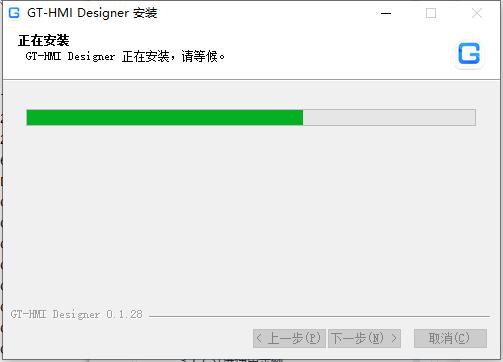

  3. 等待安装完成

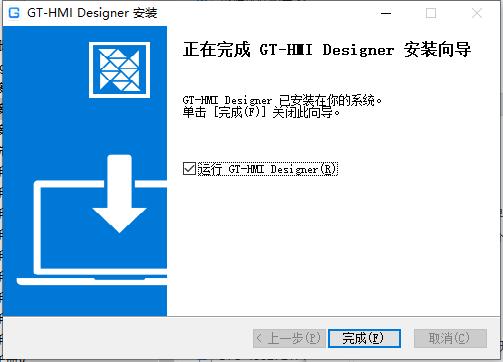

  4. 安装完成，运行使用

install double clickinstall double click install path setupinstall path setup

dotnet install reminderdotnet install reminder

注意：如编译无法生成 board 或者 ui 文件夹，请根据系统环境安装对应的 .NET 环境（见 1.7 节）。
