GT-GUI LCD 7.0寸液晶模组数据手册V1.1
———GT-GL800480T70-XXXX
GUI-LCD数据手册导读——开启液晶显示开发的极简之旅
■ 硬件篇:
- LCD显示屏基本规格:包含尺寸、分辨率、亮度、接口类型、驱动IC等;研发工程师可参考该规格初步确定该LCD显示屏是否符合技术要求;
- LCD显示屏参考图纸:显示屏结构,包括LCD显示屏外形尺寸, VA尺寸,FPC外形尺寸,FPC PIN参数等;参考图纸可用于 PCB布局和封装设计;
- LCD显示屏具体参数:电气特性、光学参数……;
- LCD屏接口原理图设计规格:
参考规格书的目录4接口定义部分、目录9屏模块->RGB888通信->引脚介绍部分、 目录10 GUI芯片/字库芯片->引脚介绍部分、电容触摸模块->引脚介绍部分,注意若使用型号为搭载了GUI芯片的液晶模组时,为方便开发过程中烧录到GUI芯片修改内容,您在原理图设计时最好预留8PIN接口方便连接到GUI芯片
■ 软件篇:
- LCD显示屏RGB接口驱动开发:根据LCD显示屏的示例代码和接口定义,开发屏RGB888屏驱动代码。参考目录4接口定义部分、目录9屏模块->RGB通信;
- LCD显示屏初始化设置:根据LCD显示屏的示例代码完成显示屏的初始化配置,初始化后一般会有乱点出现代表初始化正常。参考目录9屏模块->RGB888驱动程序;
- LCD显示屏高通GT-HMI工具开发:使用GT-HMI Designer和GT-HMI Engine工具,进行LCD显示屏GUI开发和移植,参考目录12GUI工具使用-HMI;
- 电容触摸驱动开发:根据电容触摸屏示例代码及接口定义编写触摸驱动,参考目录4接口定义,目录11电容触摸模块下面的驱动例程;
- GUI芯片/字库芯片驱动开发:根据GUI芯片/字库芯片示例代码和接口定义开发芯片读写驱动;参考目录10 GUI芯片/字库芯片下面的SPI和QSPI例程

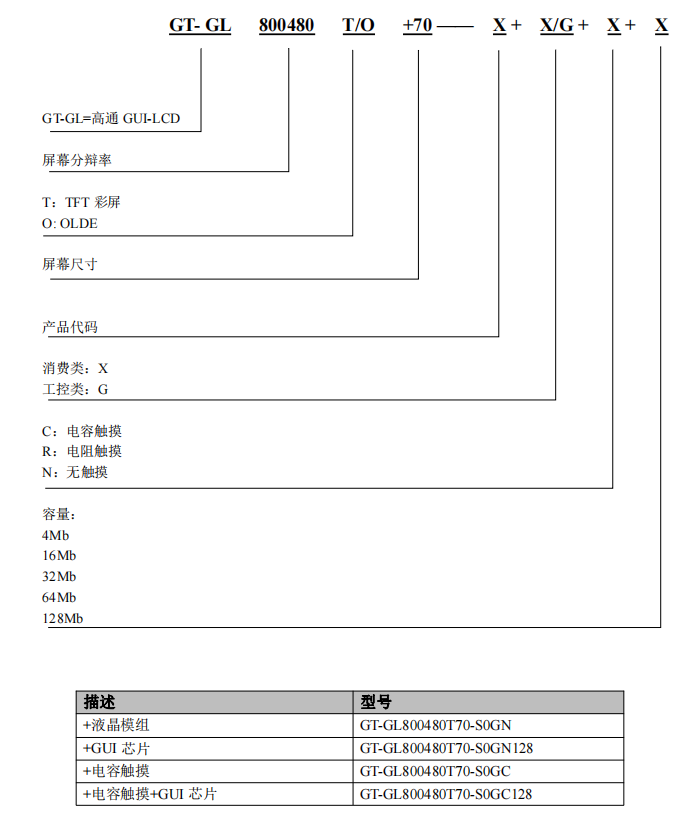

1.产品型号
-
