9. 封装尺寸

SOP8-B 封装（208mil）

SOP8-B 封装尺寸图

外形尺寸：5.28mm × 7.90mm (208mil × 311mil)

符号	A	A1	A2	b	C	D	E	E1	e	L	L1	S
mm
Min.	—	0.05	1.70	0.36	0.19	5.13	7.70	5.18	—	0.50	1.21	0.62
Norm	—	0.15	1.80	0.41	0.20	5.23	7.90	5.28	1.27	0.65	1.31	0.74
Max.	2.16	0.25	1.91	0.51	0.25	5.33	8.10	5.38	—	0.80	1.41	0.88
inch
Min.	—	0.002	0.067	0.014	0.007	0.202	0.303	0.204	—	0.020	0.048	0.024
Norm	—	0.006	0.071	0.016	0.008	0.206	0.311	0.208	0.050	0.026	0.052	0.029
Max.	0.085	0.010	0.075	0.020	0.010	0.210	0.319	0.212	—	0.031	0.056	0.035

引脚排列：

引脚	1	2	3	4	5	6	7	8
SOP8-B	CS#	SO (IO1)	WP# (IO2)	VSS	SI (IO0)	SCLK	HOLD# (IO3)	VCC

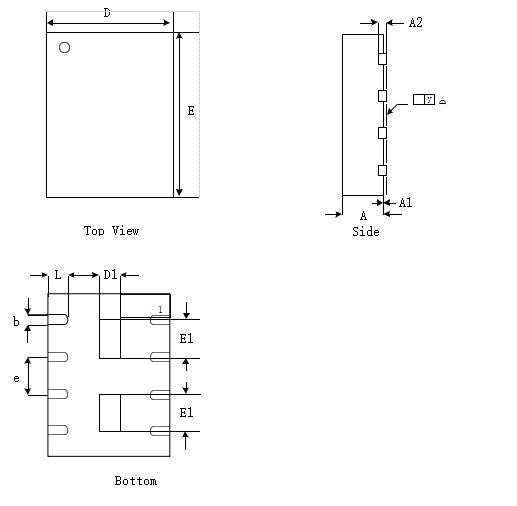

DFN8 封装（4×3×0.55mm）

DFN8 封装尺寸图

符号	A	A1	A2	b	D	D1	E	E1	e	L
mm
Min.	0.50	0.00	—	0.25	2.90	0.10	3.90	0.70	—	0.50
Nom.	0.55	—	0.15	0.30	3.00	0.25	4.00	0.80	0.80	0.60
Max.	0.60	0.05	—	0.35	3.10	0.40	4.10	0.90	—	0.70
inch
Min.	0.020	0.000	—	0.010	0.114	0.004	0.153	0.027	—	0.020
Nom.	0.022	—	0.006	0.012	0.118	0.010	0.157	0.031	0.031	0.024
Max.	0.024	0.002	—	0.014	0.122	0.016	0.161	0.035	—	0.028
