6. 屏模块通信

6.1 SPI 通信

本 SPI 通信例程使用模拟 SPI，如客户使用硬件 SPI 需要修改 SPI 驱动。

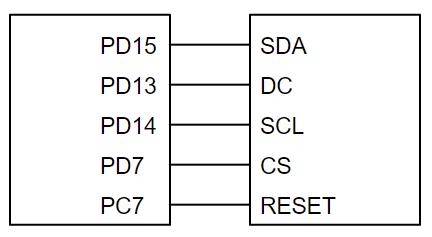

SPI 通信连接图

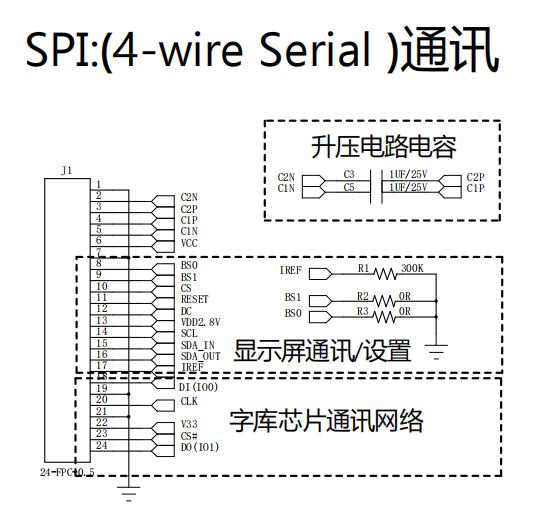

SPI 通信原理图

点亮屏流程

SPI 驱动点亮屏流程

屏需要初始化屏 IC 才能正常显示，上图为 SPI 驱动屏幕的步骤。

SPI 驱动程序

void SendDataSPI(unsigned char dat) {
    unsigned char i;
    for (i = 0; i < 8; i++) {
        LCD_SCL_LOW;
        if ((dat & 0x80) != 0) { LCD_SDA_HIGH; }
        else { LCD_SDA_LOW; }
        dat <<= 1;
        LCD_SCL_HIGH;
    }
}

void WriteComm(unsigned char command) {
    LCD_CS_LOW;
    LCD_RS_LOW;
    SendDataSPI(command);
    LCD_CS_HIGH;
}

void WriteData(unsigned char data) {
    LCD_CS_LOW;
    LCD_RS_HIGH;
    SendDataSPI(data);
    LCD_CS_HIGH;
}

OLED 初始化示例：

void OLED_init(void) {
    lcd_port_init();
    delay_ms(1);
    LCD_RS_HIGH; LCD_CS_HIGH;
    LCD_RESET_LOW; delay_ms(100);
    LCD_RESET_HIGH;
    WriteComm(0xAE); // Display Off
    WriteComm(0xD5); WriteComm(0x80); // 105Hz
    WriteComm(0xA8); WriteComm(0x3F); // 1/64 Duty
    WriteComm(0xD3); WriteComm(0x00);
    WriteComm(0x40);
    WriteComm(0x8D); WriteComm(0x14); // Enable Charge Pump
    WriteComm(0xAD); WriteComm(0x20);
    WriteComm(0xA1); WriteComm(0xC8);
    WriteComm(0xDA); WriteComm(0x12);
    WriteComm(0x81); WriteComm(0x0F);
    WriteComm(0xD9); WriteComm(0xF1);
    WriteComm(0xDB); WriteComm(0x30);
    WriteComm(0xA4); WriteComm(0xA6);
    WriteComm(0xAF); // Display ON
}

6.2 I2C 通信

如果使用 I2C 方式驱动屏幕，则需将 D2 与 D1 连接起来作为 SDA 数据引脚使用，原 DC 数据命令选择引脚作为 SA0 从地址选择使用。

I2C 通信连接图

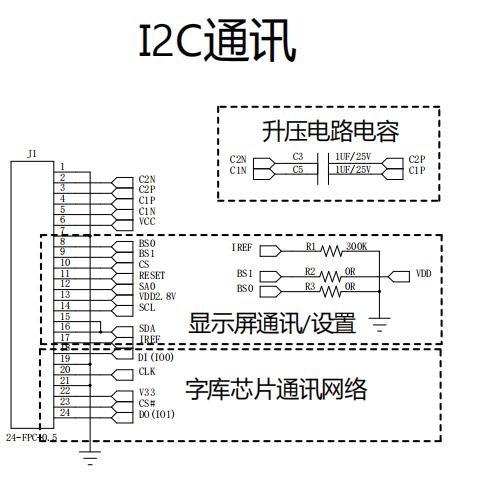

I2C 通信原理图

点亮屏流程

I2C 驱动点亮屏流程

I2C 驱动程序

#define OLED_CMD  0  // 写命令
#define OLED_DATA 1  // 写数据

void I2C_Start(void) {
    OLED_SDA_Set(); OLED_SCL_Set(); IIC_delay();
    OLED_SDA_Clr(); IIC_delay();
    OLED_SCL_Clr(); IIC_delay();
}

void Send_Byte(u8 dat) {
    u8 i;
    for (i = 0; i < 8; i++) {
        if (dat & 0x80) { OLED_SDA_Set(); }
        else { OLED_SDA_Clr(); }
        IIC_delay(); OLED_SCL_Set(); IIC_delay();
        OLED_SCL_Clr();
        dat <<= 1;
    }
}

void OLED_WR_Byte(u8 dat, u8 mode) {
    I2C_Start();
    Send_Byte(0x78); I2C_WaitAck();
    if (mode) { Send_Byte(0x40); }
    else { Send_Byte(0x00); }
    I2C_WaitAck();
    Send_Byte(dat); I2C_WaitAck();
    I2C_Stop();
}
