2. 参数配置

2.1 基本参数

参数项	说明
主控型号	SWM34SVET6-50
核心处理器	ARM Cortex-M33 32 位
主控频率	150MHz
存储	Flash 128Mb
通信方式	UART / 串口 / USB 转串口（CH340C 可选）
触屏类型	电容式触摸屏
显示屏	RGB 16 位 480×480
屏光源	LED: VF=11.2-12.8V, IF=40mA
扩展	TF 卡，USB
电源	DC+5V
工作温度	-20～+70℃
存储温度	-30～+80℃
ESD 测试	接触 ±2KV；空气 ±8KV
板框尺寸	78×81×1.2mm

2.2 GT-HMI 模块与显示屏配置

GTC-480480TFT40XP 主要搭配的是高通4.0 寸显示屏，型号 GT480480TFT40-19-01XP，分辨率 480×480。

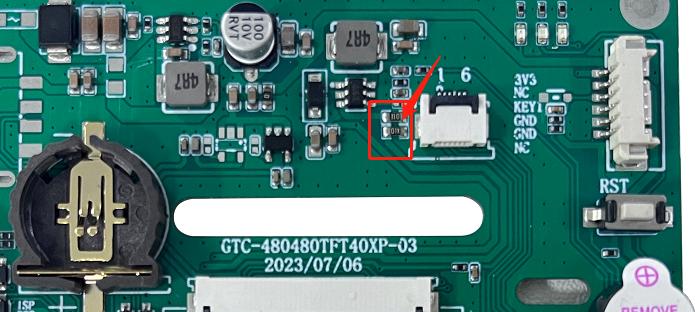

屏背光电流需根据相应显示屏的参数进行调节限流电阻如下图红色圈内的两个电阻。默认配置 40mA(10R×2)

背光限流电阻
