2. 参数配置
2.1 基本参数
| 参数项 | 说明 |
|---|---|
| 主控型号 | SWM34SVET6-50 |
| 核心处理器 | ARM Cortex-M33 32 位 |
| 主控频率 | 150MHz |
| 存储 | Flash 128Mb |
| 通信方式 | UART / 串口 / USB 转串口（CH340C 可选） |
| 触屏类型 | 电容触摸屏（IC GT911） |
| 显示屏 | RGB 24 位 800×480 |
| 屏光源 | LED: VF=8.4-10.2V, IF=180mA |
| 扩展 | TF 卡，USB |
| 电源 | DC+5V 适配器 6-12V/2A |
| 工作温度 | -20～+70℃ |
| 存储温度 | -30～+80℃ |
| ESD 测试 | 接触 ±2KV；空气 ±8KV |
| 板框尺寸 | 132.7×83.6×1.2mm |
2.2 GT-HMI 模块与显示屏配置
GTC-800480TFT70GP 主要搭配的是高通7.0 寸显示屏，型号 GT480800TFT70-20-01GP，分辨率 800×480。

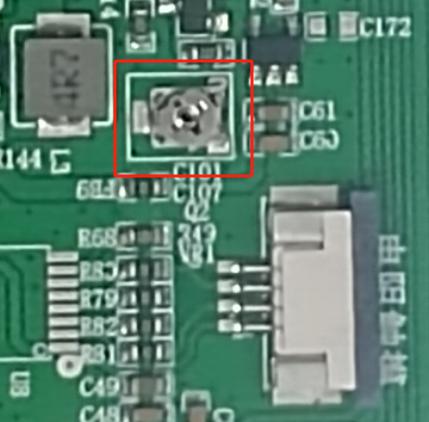

显示屏带有 VCOM 电压，可以通过调节可调电阻阻值调至相应显示屏 VCOM 电压（参考显示屏规格书），如下图红色圈内的可调电阻。
VCOM 可调电阻

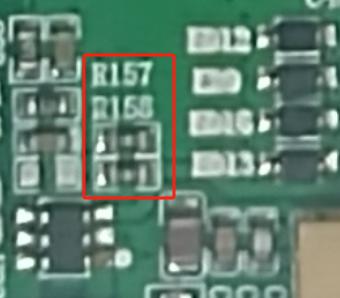

屏背光电流需根据相应显示屏的参数进行调节限流电阻如下图红色圈内的两个电阻。默认配置 180mA(2.2R×2)
背光限流电阻
