3. 产品使用

3.1 接口介绍和示例

3.1.1 接口定义

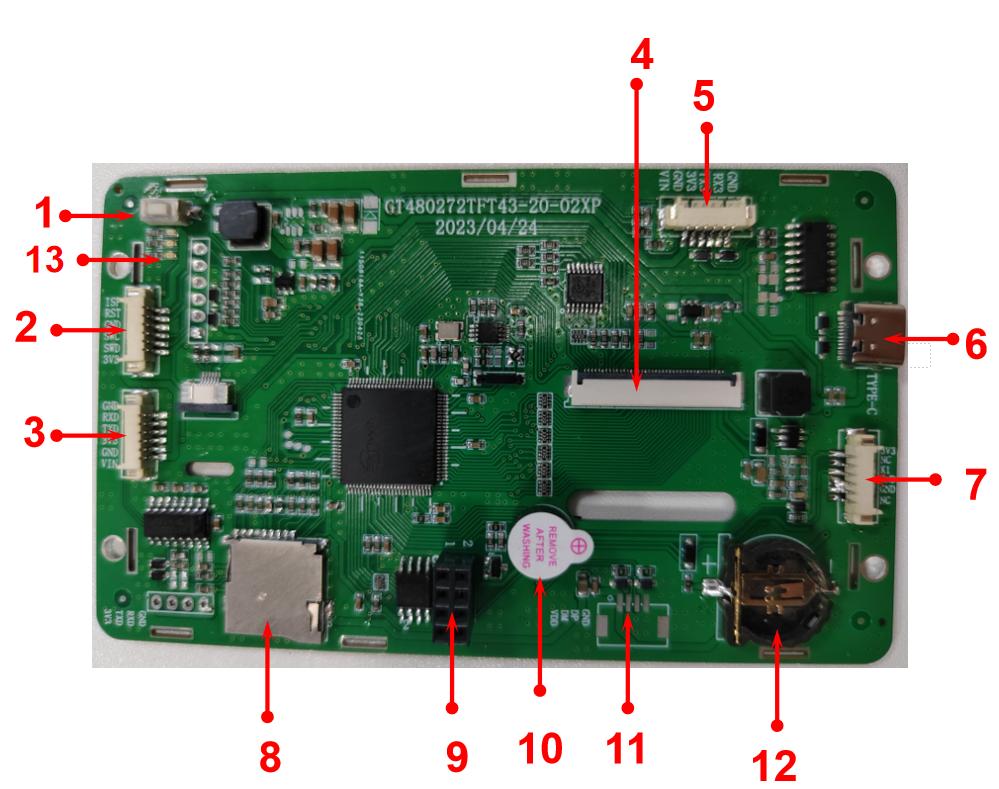

接口定义图接口定义图

  1. 主控芯片复位按钮
  2. 烧录下载端口（6P/1.25，预留 6P/2.54 插针接口）（使用 SD 卡升级不推荐使用）
  3. 6P/1.25 通信串口/打印串口，4P/2.54 接插件
  4. 5.0 寸显示屏接口
  5. 外接通信串口（6P/1.25）
  6. TYPE-C，USB 端口
  7. 外接 4×4 按键接口（6P/1.25）
  8. TF 卡座
  9. FLASH/8P 外接插件
  10. 蜂鸣器
  11. 预留外接 U 盘接口
  12. RTC 电池座
  13. 升级指示灯（升级时灯光闪烁，升级完成后熄灭）

3.1.2 示例

上位机 GT-HMI Designer 软件提供5.0 寸示例，你可以选择相应示例查看，另存为到自定义地址后编译生成程序 Keil 工程和 flash 资源 bin 文件。

3.2 开发环境搭建

3.2.1 Keil 开发搭建

开发板搭载的主控 MCU 为华芯微特的 SWM34S，该主控可以通过 MDK-ARM 来进行开发程序。该 MCU 的 pack 包和开发例程可以在华芯微特的官网中下载。（注意，SWM34S 需要在版本为 5.33 以上的 Keil 上开发）

下载安装对应的 pack 包之后，需要对工程进行配置。修改 Keil 工程的烧录地址，避免覆盖掉我们出厂安装的 UBOOT（如果覆盖掉后续将无法再通过上位机下载程序）。

Keil 烧录地址配置Keil 烧录地址配置

从此地址开始烧录从此地址开始烧录

J-Link 配置：电脑上需安装好 J-Link 驱动，将开发板的 SWDIO、SWCLK、GND 连接上 J-Link 模块对应的引脚。设置程序下载选择的 Flash Download 配置。

3.3 文件烧录下载

3.3.1 SD 卡升级

SD 卡升级是一种常见的固件升级方式，可以通过将程序文件与素材资源文件存储在 SD 卡中，然后将 SD 卡插入到目标设备中进行升级，升级步骤如下：

  1. 准备 1 张 Micro SD 卡（通称 TF 卡），确保其容量足够存储固件文件。
  2. 在 SD 卡根目录中新建 gt_loader 文件夹（注意名称小写保持一致，否则升级识别不到）。

J-Link Flash Download 配置J-Link Flash Download 配置

  1. 将 GT-HMI Designer 上位机软件仿真编译生成的工程路径下的 \board\resource.bin 文件和 Keil 工程编译生成的程序 .bin 文件一起拷贝到 gt_loader 文件夹下。其中 resource.bin 文件是素材资源文件，升级到板载字库芯片当中；Keil 生成的 .bin 文件是程序文件，升级到板载 MCU 当中。也可以只复制素材资源文件和程序文件其中一个文件，单独升级其中一个文件使用。

SD 卡升级打印信息SD 卡升级打印信息

SD 卡升级打印信息SD 卡升级打印信息

使用 HMI 模块时 Keil 工程所生成的 MCU 程序 .bin 文件需要改名为 hmi_mod_mcu.bin（注意名称小写保持一致，否则升级识别不到）。

SD 卡升级打印信息SD 卡升级打印信息

  1. 从电脑弹出 SD 卡，插入板子中，按动板子上的 RESET 按键开始升级。板子上面的灯开始闪烁代表正在升级中，或者使用 USB 数据线连接电脑打开串口助手查看升级打印信息（见下图）。升级完成后，灯停止闪烁，程序升级完成，拔出 Micro SD 卡。

SD 卡升级打印信息SD 卡升级打印信息
