3.1 硬件连接

芯片封装尺寸与硬件连接指南

3.1 硬件连接

可通过对应型号规格书中的引脚描述与电路连接章节和封装尺寸章节绘制原理图与 PCB 封装，对应型号可在 3.2 字库选型表 中下载。

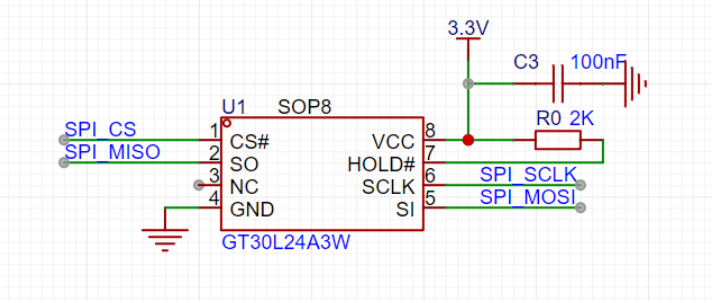

SOP8

SOP8 封装引脚图

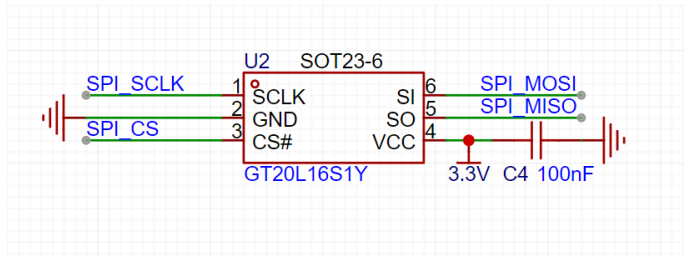

SOT23-6

SOT23-6 封装引脚图

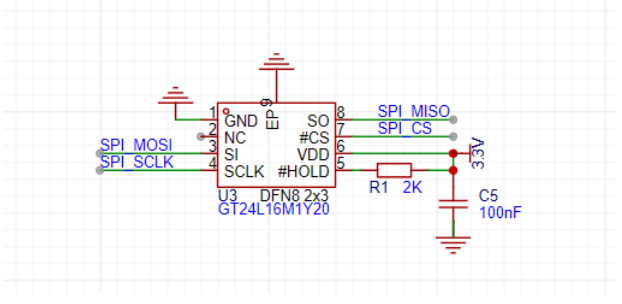

DFN8 (2×3mm)

DFN8 2×3mm 封装引脚图

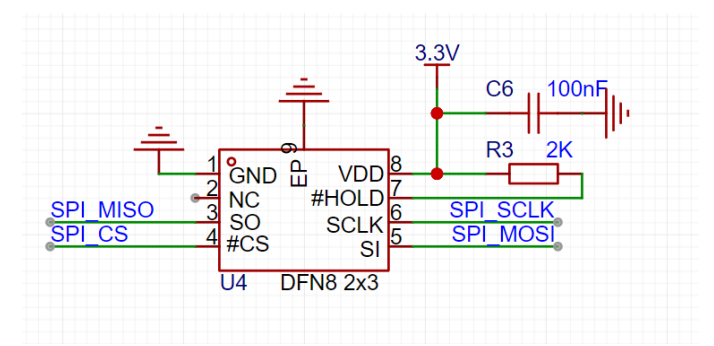

DFN8 (4×3mm)

DFN8 4×3mm 封装引脚图

---
