点阵字库、矢量字库、灰度字库怎么选？

适合：选字库方案时在"点阵、矢量、灰度"之间犹豫的嵌入式开发者。三种形态没有绝对的好坏，只有适不适合你的屏幕和主控。

一、先弄清：三种形态是什么

字库存的是"字形数据"，但存法有三种：

点阵字库：每个字是一张固定大小的点阵图，比如 16×16 就是 16 行 16 列的黑白点。单片机读出来，按点刷屏就完事；
灰度字库：还是点阵，但每个点不只有黑白，还有 2 级、4 级、16 级灰度过渡，笔画边缘不再是一条生硬的锯齿线；
矢量字库：不存点，存的是笔画的轮廓曲线，显示多大字号，现场用算法算出来。

三种字库形态总览（示意）：点阵存黑白点阵、灰度存 16 级过渡点阵、矢量存笔画轮廓任意字号现算——字号、容量、主控要求三行对比

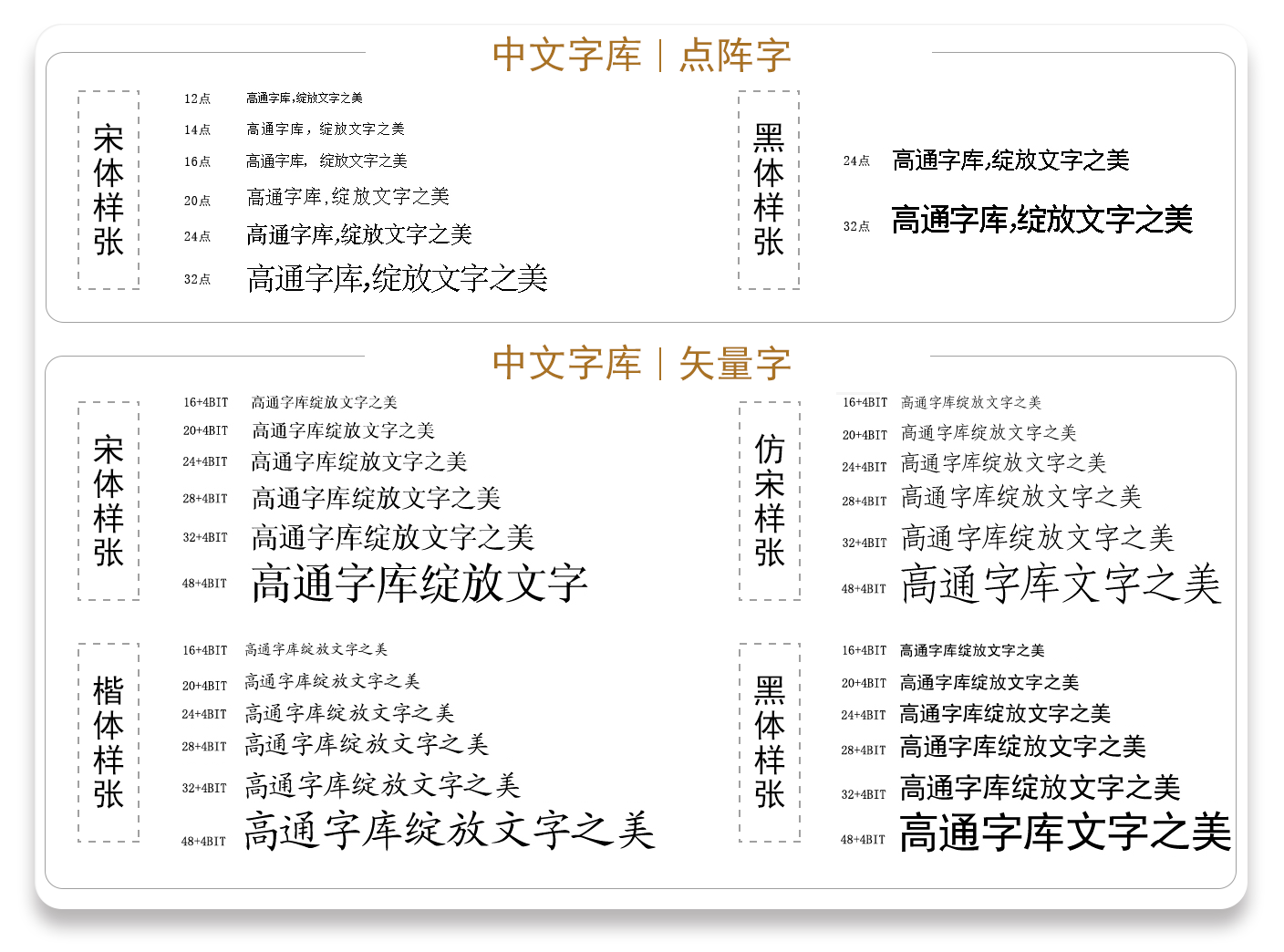

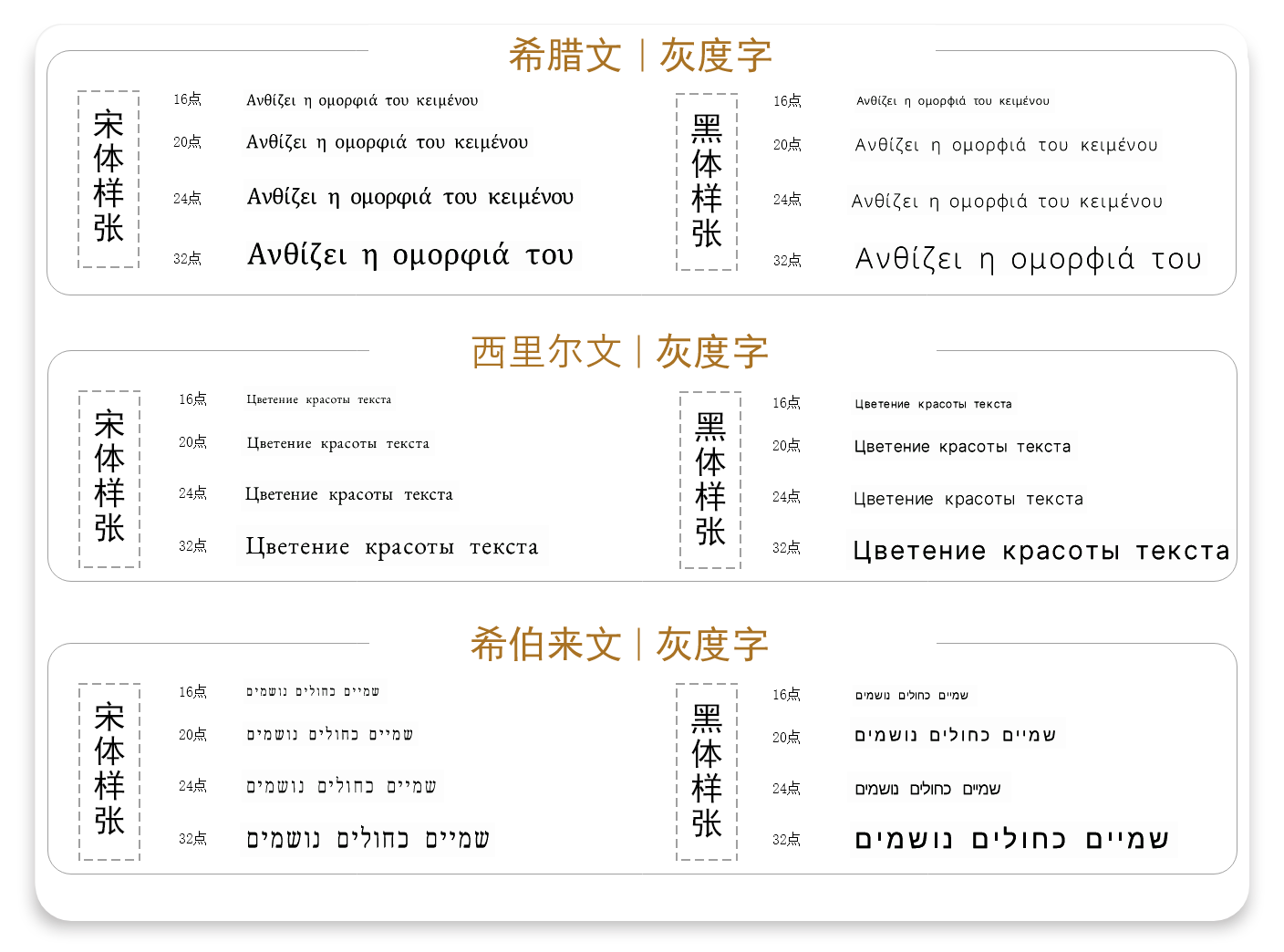

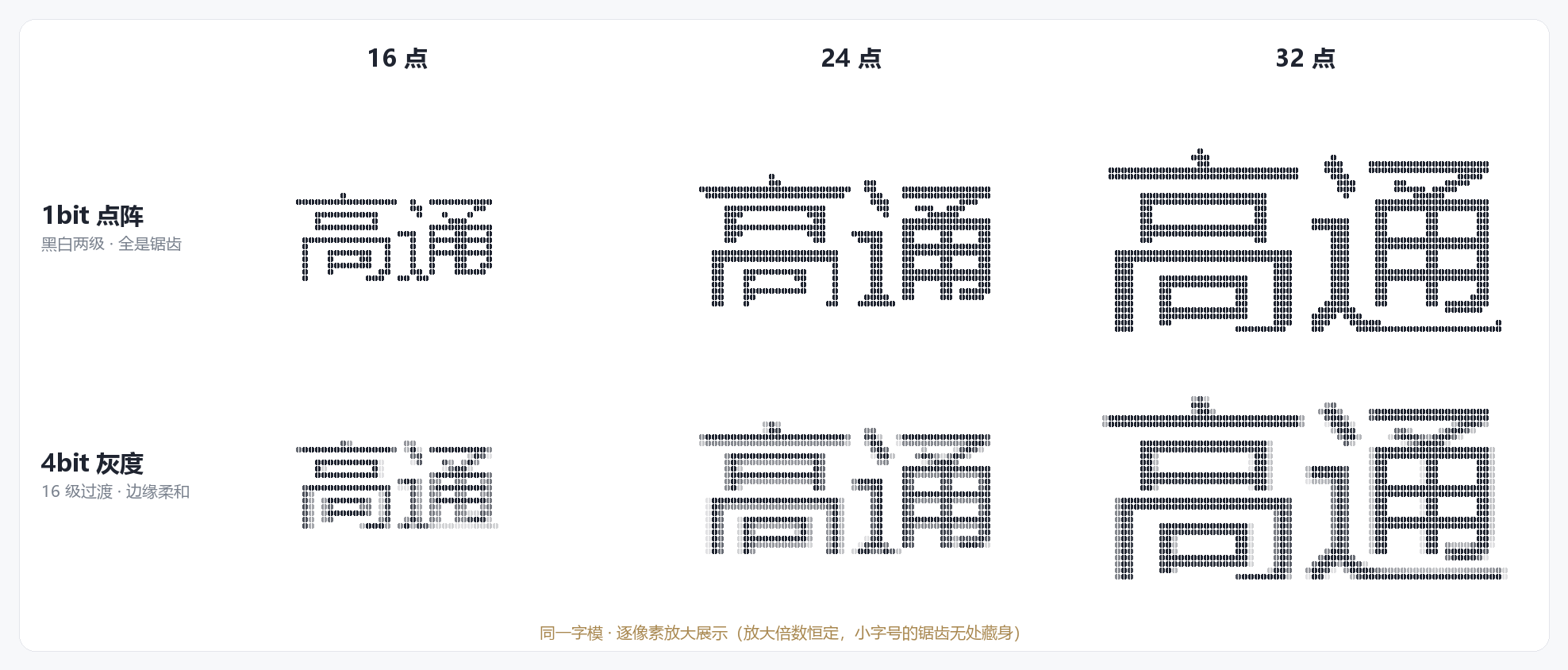

同一笔画的边缘：点阵只有黑白两级，放大全是锯齿；灰度有 16 级过渡，所以小屏上也显得柔和。三种形态的实际显示效果，也可以看官网字库样张（点阵）和灰度样张。

二、各自的脾气

点阵：快、省、但字号钉死了。 读出数据直接显示，主控几乎不用算，最低端的单片机也带得动，容量也最小。代价是：一个点阵字库只对应一个字号，16 点的字库显示 24 点就不行；放大看边缘是锯齿。小尺寸单色屏、段码升级 TFT 的入门产品，点阵完全够用。

灰度：效果好一档，容量翻几倍。 笔画边缘有了过渡，文字看起来柔和、有质感，尤其在中大尺寸彩屏上差别明显。代价是容量成倍增加（灰度级数越多占得越多），显示时主控要做的处理也多一点。做中高端产品、界面要"好看"的，值得上灰度。

矢量：一套字库通吃所有字号，但要算力。 字号任意缩放，一套矢量字库顶 N 套点阵，大字号也不虚。代价是：显示前要现场计算字形（光栅化），主控性能太弱会卡顿；小字号下矢量渲染的效果反而不如专门做的点阵精细。大尺寸彩屏、字号变化多、主控性能够的场合，矢量最省心。

矢量字库原理示意：芯片里只存一套字形轮廓数据（图中空心轮廓字），显示时按需渲染成 12/16/24/32/48 任意字号——同一句话五种字号，同一套数据

三、怎么选，一张表

你的产品	建议形态
小屏、低主控性能、字号固定（如仪表、小家电）	点阵
彩屏、字号固定、要显示质感（如中高端家电面板）	灰度
大屏、字号多且变化、主控性能够（如中控屏、广告机）	矢量
不确定以后用什么屏	自定义字库芯片，三种都支持，以后换形态只改字库

三种形态的具体显示方法和示例代码，官网自定义字库教程的"字符显示"章节都有。

四、形态定了，芯片怎么落地

一个容易忽略的点：形态是字库的属性，不是芯片的属性。落到选型和采购上，芯片有两条路线。

路线一：标准字库芯片——出厂固化，型号开头就能看出形态。 每个型号出厂就烧好一套固定的字库组合，买回来焊上就能用。三个典型型号，正好对应三种形态：

型号开头	典型型号	形态	字库内容
GT30	GT30L32S4W	点阵	12+16+24+32 点中文 GB2312，四档字号一颗全齐
GT5H	GT5HL32S3W	灰度	16+24+32 点中文 GB2312 灰度
GT5S	GT5SLCD2S2A	矢量	GB18030 宋体 + GBK 黑体 + BIG5，一套数据任意字号

规律好记：GT2x / GT3x 开头是点阵，GT5H 开头是灰度，GT5S 开头是矢量。标准型号上百款，官网选型表可以按类型和字号筛选。代价也说清楚：字库内容买定离手，以后要加语言、换形态，就得换型号重新打样。

路线二：自定义字库芯片——一颗空载体，三种形态随你换。 芯片出厂是"空"的存储载体（GT5GL 系列，16Mb–128Mb），装什么由你在官方免费软件 GT-HMI Designer2 里选配：点阵、灰度、矢量随便挑，同一颗芯片今天装点阵、明天换灰度，重烧一次就行，硬件和板子都不动。选字库的界面长这样——三种类型一行选，图里选中态是"点阵"：

GT-HMI Designer2「选择自定义字库」界面（软件实拍）：①字库类型在这里选——点阵 / 灰度 / 矢量三种形态随便挑，图示选中"点阵"；勾选字库编译烧录进 GT5GL，右下角容量实时显示
