7.2 SPI通信

7.2.1 SPI 通信连接图

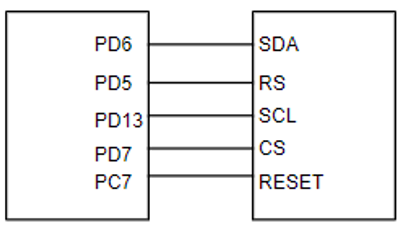

本SPI 通信例程使用模拟 SPI，如客户使用硬件 SPI需要修改SPI驱动。图 2.2.1 为 SPI 通信连接图，IM1 和 IM0 脚没有标出来，使用SPI通信是需要将这两个引脚置高的，在使用SPI接口时，RS引脚是和并口写使能引脚是同一个引脚，SPI中SCL引脚和并口RS脚是同一个引脚，在编写驱动程序需要注意，图2.1.2已经标出引脚功能。

图2.2.1

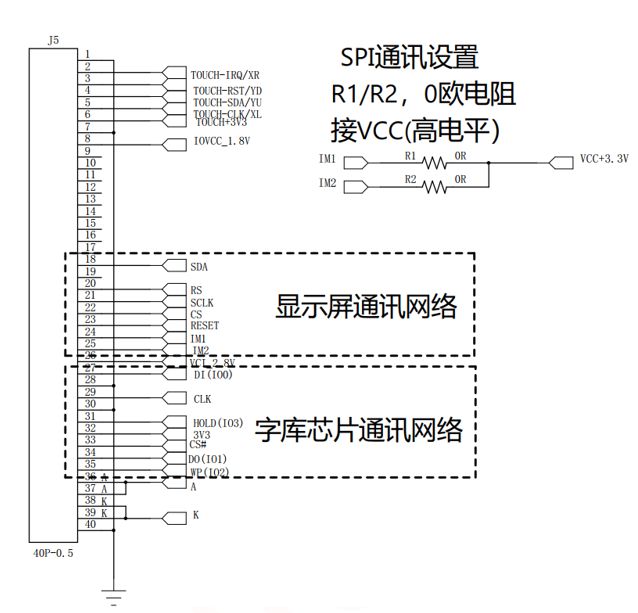

7.2.2 SPI 通信原理图

7.2.3  点亮屏流程

图2.2.2

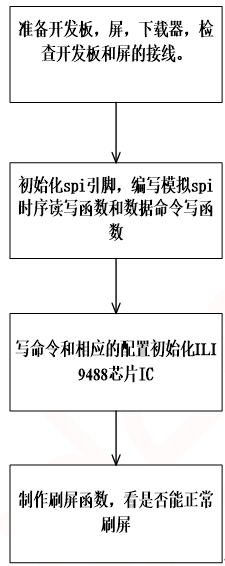

图2.2.2是spi驱动屏幕的步骤，与XMC通信相比，第二步不一样，还有第三步发生的指令数据也有所不同。
