7.2 示例使用注意事项

7.2.1.示例下载

打开GT-HMI Designer的软件，选择相应的示例工程打开，在进行仿真编译前另存为到自定义路径，务必设置好对应的编译环境板卡选项与字库配置，确保编译产物正确生成。

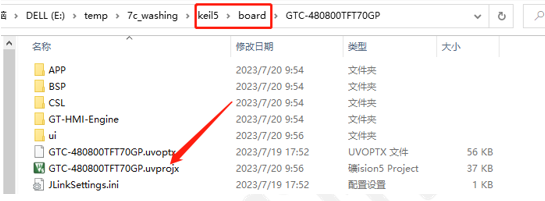

本章以GT-HMI7寸模块演示，打开另存为的自定义工程路径，直接打开keil5文件夹中board文件夹内的keil工程，keil软件没有Pack包支持时请登录华芯微特官网下载，网址：https://www.synwit.cn/wendang455/。

对点击keil软件左边的编译按钮开始编译，编译完成后再点击右边的下载按钮功能，将示例代码下载到开发板当中，板子端口与烧录器连接请参考相应模块手册，下图为7寸模块板与J-LINK以SWD方式连接。

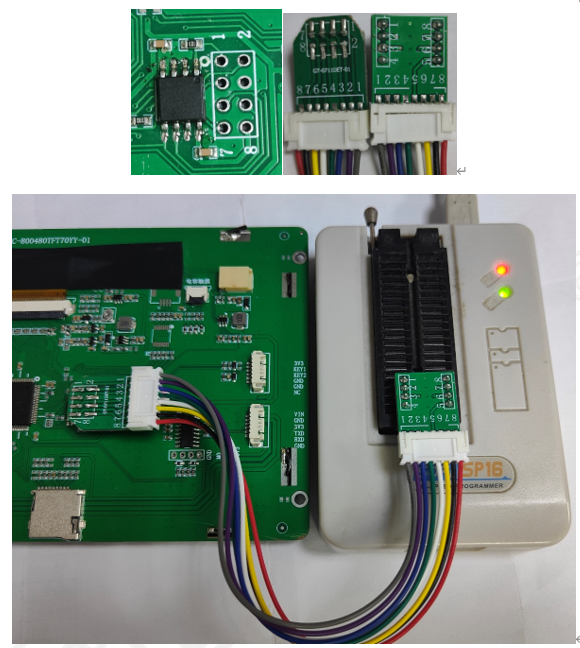

之后连接烧录器与板子，打开烧录器软件，加载board文件夹中的资源bin文件，将其烧录到板子上的flash中，以下为7寸模块flash端口，连接转换线与烧录器的连接图。

7.2.2.工程修改移植

如果已经在keil工程上实现多种第三方功能，在工程修改后不便于使用编译时新生成的keil工程，则可以对旧工程进行移植操作，移植过程与非GT-HMI模块类似，替换掉screen中生成的界面调用文件和board中生成的资源文件代码，重新烧写素材bin文件。具体操作如下：

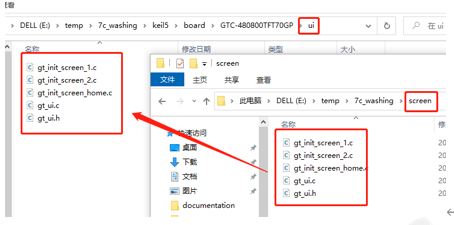

第一步：替换掉keil5工程中ui目录下的gt_init_screen_xx.c文件。

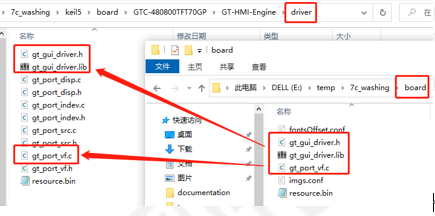

第二步：替换掉keil5工程中GT-HMI-Engine/driver目录下的gt_port_vf.c，gt_port_driver.lib和gt_port_driver.h文件

第三步：替换完成后重新编译下载程序到板子mcu中。

第四步：把resource.bin素材文件烧入flash中。

7.2.3.SD卡升级

上述示例下载操作需要仿真器和烧录器的硬件支持，才能分别将程序文件与素材资源文件烧录到板子上，可以使用另一种方式SD卡进行升级。

      1.   1张Mirco sd卡（通称TF卡）,确保其容量足够存储固件文件。

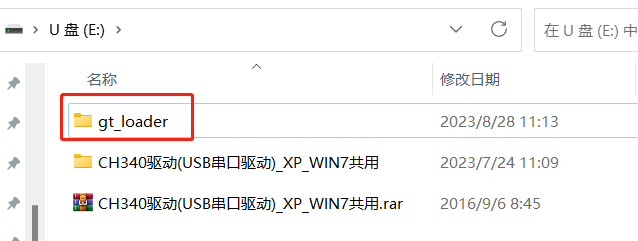

      2.   SD卡根目录中新建gt_loader文件夹，（注意名称小写保持一致，否则升级识别不到）

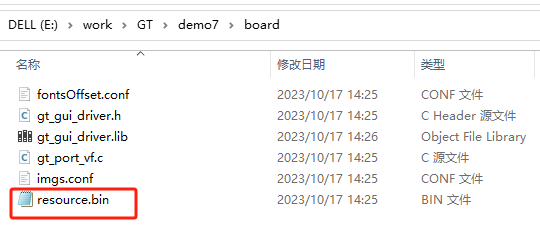

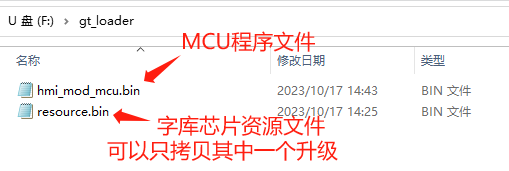

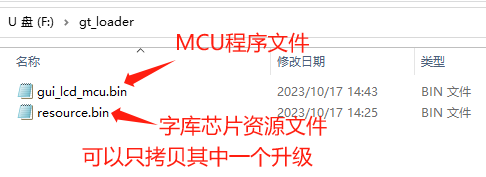

      3.   GT-HMI Designer上位机软件仿真编译生成的工程路径下的\board\resource.bin文件和keil工程编译生成的程序.bin文件一起拷贝到gt_loader文件夹下，其中resource.bin文件是素材资源文件，升级到板载字库芯片当中，keil生成的.bin文件程序文件，升级到板载MCU当中，也可以只复制素材资源文件和程序文件其中一个文件，单独升级其中一个文件使用。

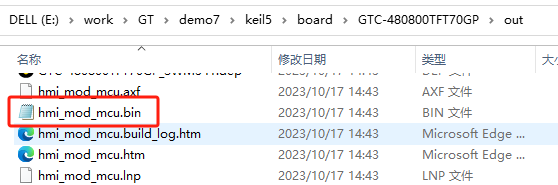

      4.   4寸，4.3寸，7寸或者10.1寸等hmi模块时keil工程所生成的mcu程序.bin文件需要改名为hmi_mod_mcu.bin。（注意名称小写保持一致，否则升级识别不到）

     5.    0.9寸，1.9寸，2.8寸，或者3.5寸等GUI-LCD时mcu程序.bin文件需要改名为gui_lcd_mcu.bin。（注意名称小写保持一致，否则升级识别不到）

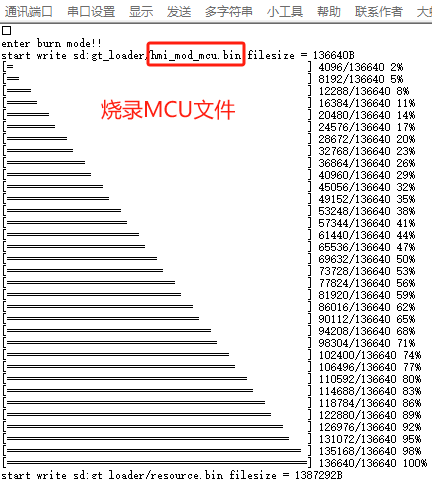

     6.   SD卡，插入板子中，按动板子上的reset按键开始升级，板子上面的灯开始闪烁代表正在升级中，或者使用USB数据线连接电脑打开串口助手查看升级打印信息(见下图)。升级完成后，灯停止闪烁，程序升级完成，拔出Mirco sd卡。
