6.3素材导入流程(C文件数组方式)

在GUI平台上如果使用自定义的图片或字库等素材，采用C文件数组形式将素材导入到下位机板子中。

GT-HMI Designer工程文件编译后，图片素材同样会以数组形式导出来，存放路径为“工程存放路径/sources/imgsCode”。Imag1是图片1转换出来的数组数据，imag2是图片2转换出来的数组数据。

图片素材和C文件

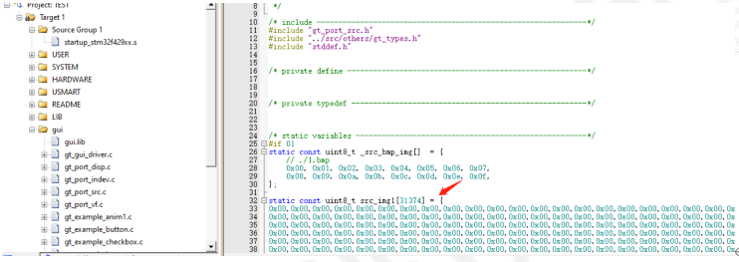

将各自图片C文件中的数组直接复制到工程的gt_port_src.c文件中

使用imgsCode/gt_src.c文件中数组user_src_list列举出的文件路径数据替换掉gt_port_src.c中的_src_icon_sys结构体数组数据。user_src_list如图1所示，_src_icon_sys如图二所示。

图1

图2

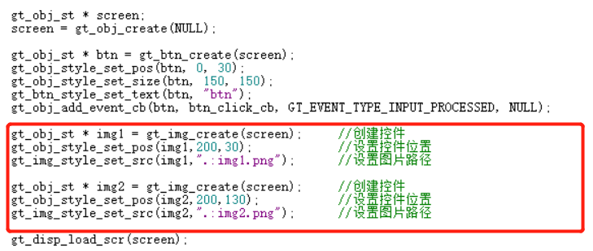

调用img控件并赋予文件路径即可显示
