3.软件使用示例

3.1 工程制作示例

上位机工程制作可参考7寸屏工程制作的演示说明，详见附件1.《高通GT-HMI_7寸屏示例.PDF》

3.2 工程移植示例

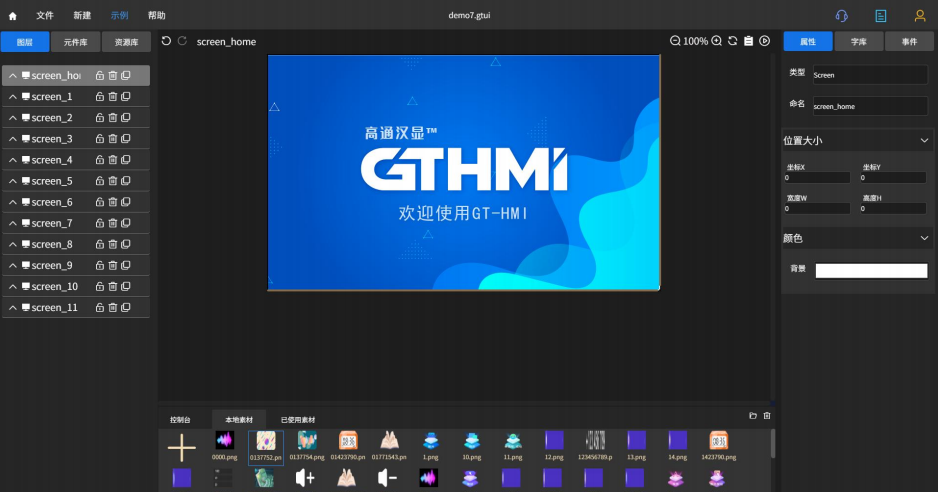

在上位机制作完工程，需要移植到板子上运行，移植分为两步，移植程序代码和移植资源文件。我们选用示例界面中的7寸示例来说明移植过程。首先打开7寸示例工程。

可以看到该示例中使用并展示了多种控件的使用和交互方法，我们在点击仿真运行前，需要先另存为到其它路径。

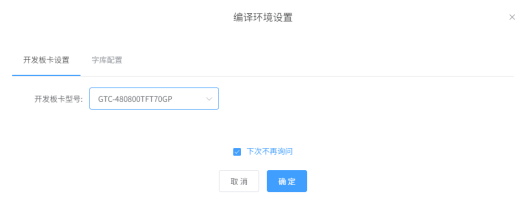

不勾选下次询问时，点击仿真会弹出编译环境设置，我们参考2.2.7画布设置好使用7寸GT-HMI模块和keil5编译。

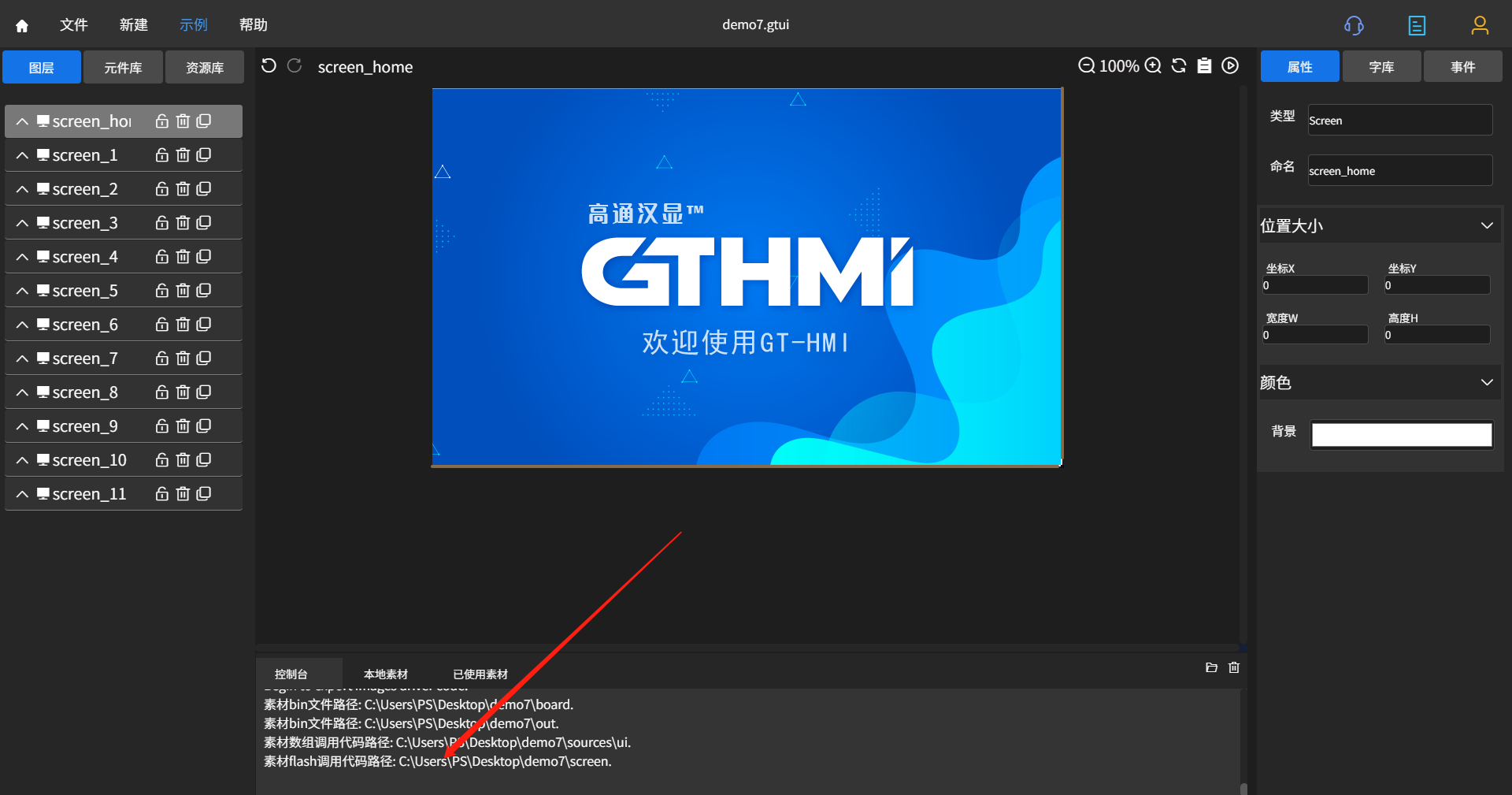

可以看到仿真完成后，软件控制台打印出仿真编译产物的路径信息，路径为另存为时设置的工程路径。

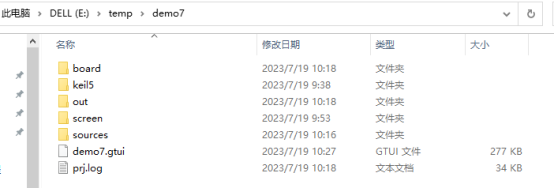

我们打开工程目录，可以看到有多个子文件夹，其中board文件夹是提供给GT-HMI模块使用的，out文件夹则是提供给非GT-HMI模块使用的，两者都是资源文件，包括生成的素材bin文件，图片排布顺序以及字库调用库等。Keil5文件夹中是编译自动生成的对应GT-HMI模块keil工程（与编译环境设置对应，即7寸模块工程），screen文件夹则是工程各页面的调用代码，sources文件夹中是个图片素材及图片的数组调用代码。

l 移植代码：

我们使用7寸GT-HMI模块，直接打开keil5文件夹中的工程使用即可，非GT-HMI模块则需要将out和screen文件中的代码移植到自身工程中，移植方式请参考下位机GT-HMI Engine用户手册第五，第六章的内容。我们点击keil5工程的编译按钮开始编译程序文件，编译完成后使用J-LINK与模块板子相连，点击右边的下载按钮，将程序代码下载到板子中，

l 移植资源文件

打开board文件夹中的resource.bin资源文件（使用非GT-HMI模块时请使用out文件夹中的resource.bin资源文件），使用烧录器将其烧录到板子上的flash中，烧录时需要按住板子上的reset按键。

板子的烧录端口及烧录过程参见各模块使用手册，本示例使用到的7寸模块为《GTC-480800TFT70GP模块使用手册V1.0》3.2和3.3.1项。

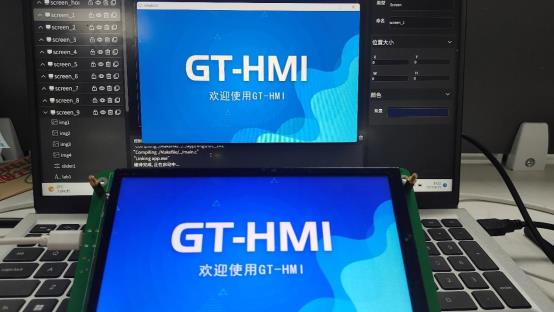

烧录完成后，即可在板子上运行。
