2.2 软件功能部件介绍

2.2.1 图层

l 点击软件左侧的图层选项卡，查看并选中当前项目中存在的每一个屏幕控件，以及这些屏幕控件下的所有元件，图层可设置透明度效果。

l  在图层界面中点击某个元件，会在画布上自动切换到该元件所在的屏幕，并选中该元件。方便对元件进行操控。

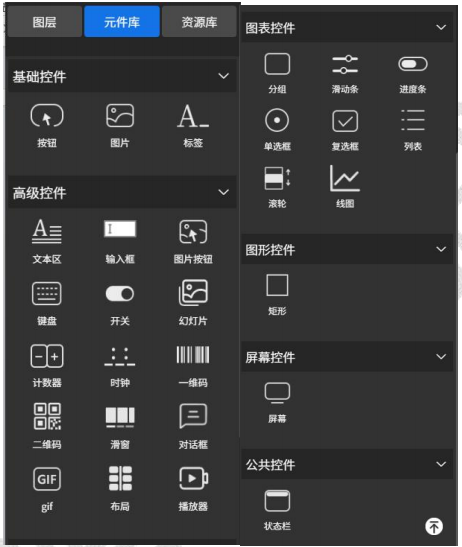

2.2.2 元件库



点击软件左侧的元件库选项卡，查看当前GT-HMI Designer支持的所有元件。在此界面下，选中需要添加的元件，并将其拖动到画布上，即可在画布上显示的屏幕添加一个选中的元件。











2.2.3 资源库

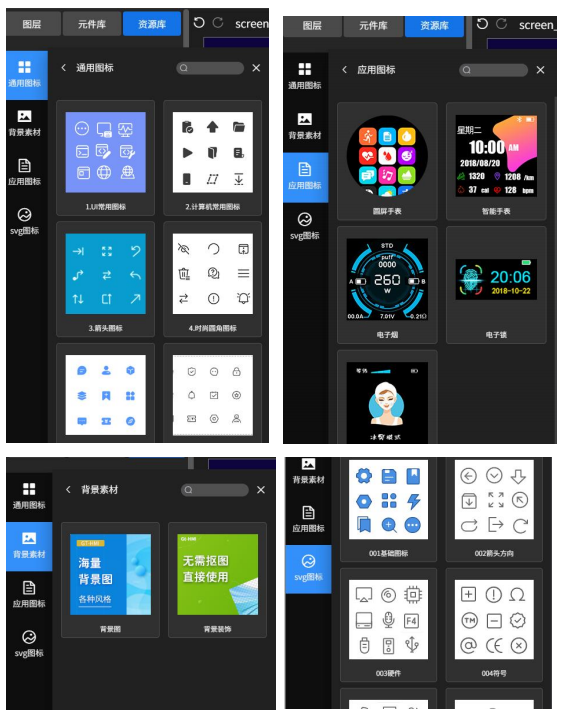

在资源库中，您可以查看并选择喜欢的素材导入到工程中，帮助您快速进行UI设计。





2.2.4 属性栏

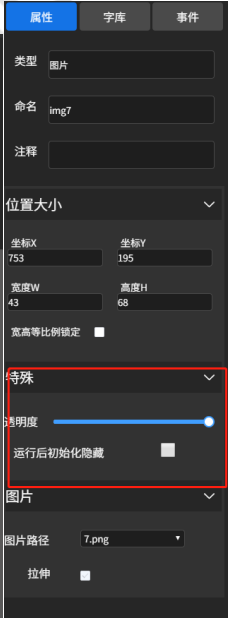

在画布上选中一个元件后，点击软件右侧的属性选项卡。查看并更改该元件的属性。



在属性栏下，可以更改元件的属性（例如：命名，位置，大小，透明度等）

注意：元件的命名不可带有中文和中文的标点符号，当勾选宽高等比例锁定时，调整宽度或高度的任意一项，另一项也将按比例进行调整。

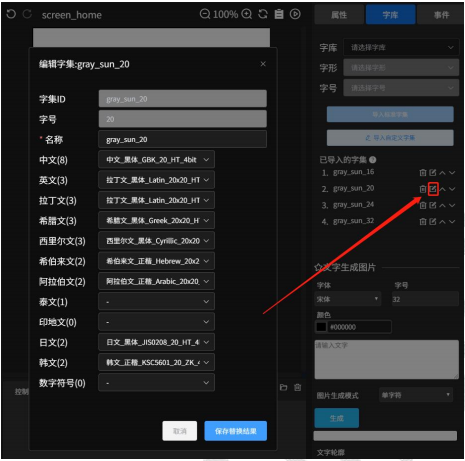

2.2.5 字库栏

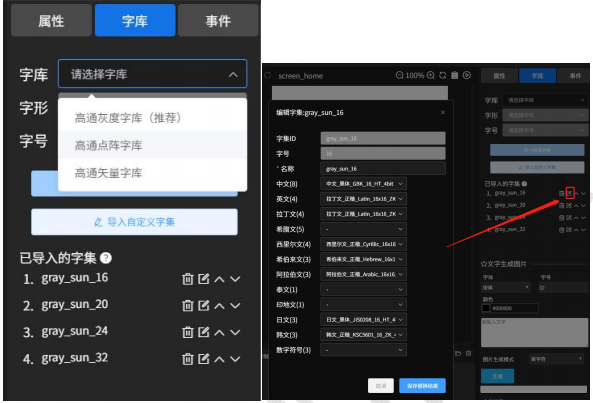

在软件右侧界面的字库栏，选择并添加需要的高通字库。

在字库生成图片模块，可以选择自己电脑安装的字体生成图片导入到本地素材使用；

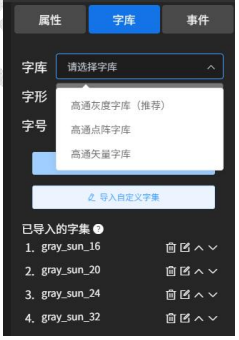

在字库类型可以选择：灰度字库、高通点阵字库、高通矢量字库；

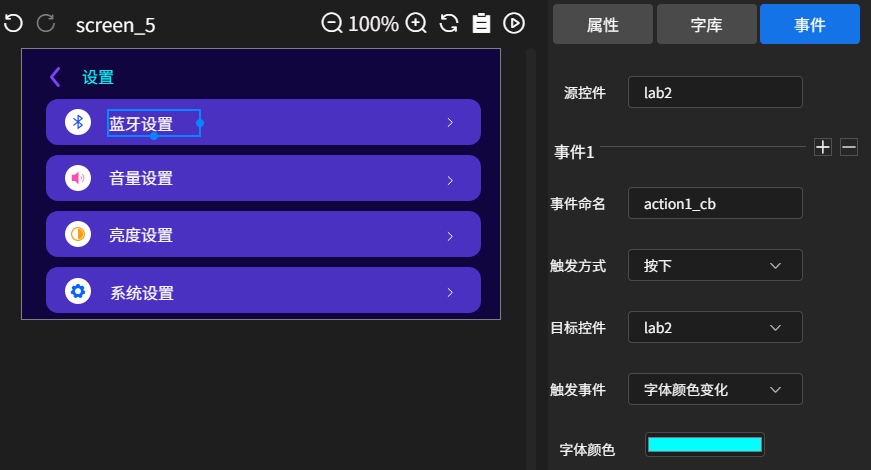

在画布上选中控件，点击软件右侧的事件选项卡。查看该控件已经添加的事件，也可以为该控件添加或删除事件。

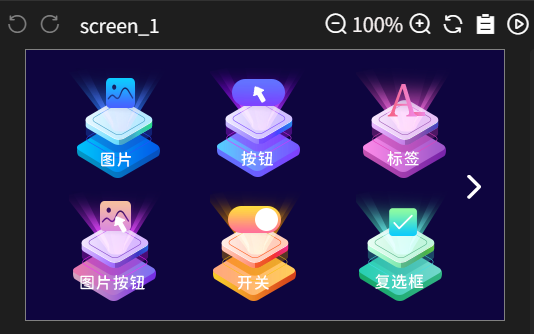

2.2.7 画布

在设计界面的中间部分即为画布区域。在该区域下，可以实时预览画面的效果；也可以通过拖动更改画布中元件的位置，无需在属性栏中手动输入数据更改。

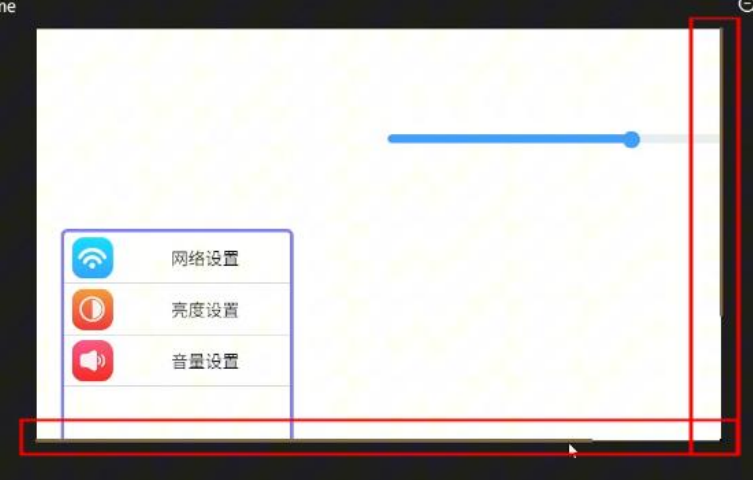

住鼠标左键不放，可上下/左右滚动画布查看全部内容。

右上角的功能小按钮分别为：

缩小，对画布进行缩小操作。最小缩小倍率为100%



放大, 对画布进行放大操作，最大放大倍率为200%



当前显示倍率，除了缩小放大按钮外，也可以通过ctrl+鼠标滚轮的快捷键调整。



清理项目代码，清理项目生成的代码，释放硬盘空间。



仿真运行按钮，点击后即可进行项目仿真，查看UI设计的显示效果和交互设计。

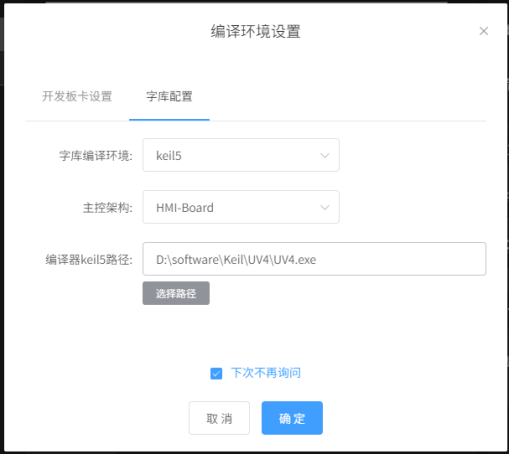

编译环境设置，如果使用开发板，请选择使用的开发板型号，如果使用字库，需要设置编译工具链路径地址及主控架构信息。



例如使用keil5编译开发我司GTC-480272TFT43XP开发板时，设置如下：

注：在未勾选下次不再询问时，每次点击仿真按钮，将弹出编译设置窗口。

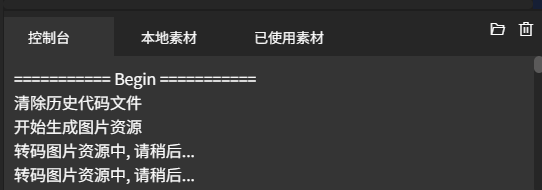

2.2.8 控制台

点击画布下方的控制台选项卡，查看当前项目的信息。如点击编译后的编译信息。当项目存在错误时，也会在控制台报错，帮助用户排查错误。







2.2.9 本地素材

l 点击画布下方的本地素材选项卡。查看并添加本地的素材图片。



l 点击左上角的添加按钮，继续导入本地的图片素材。

l 点击右上角的文件夹按钮，打开项目所在文件夹。

l 点击右上角的清空按钮，直接清除全部的图片素材。



l 点击某个素材选中，点击鼠标右键打开菜单，点击打开则打开图片所在文件夹，点击删除则删除该图片素材，点击重命名则修改图片名称。

2.2.10 已使用素材

点击画布下方的已使用素材选项卡。查看当前项目已使用到的素材。方便整理清除本地素材中未使用到的素材。加快编译速度。

2.2.11 联系我们

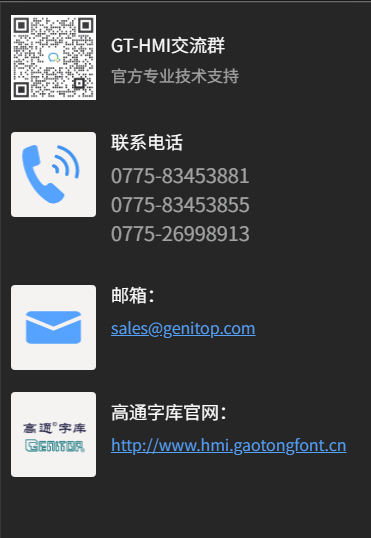

点击软件右上方的联系我们选项卡，可以查看企业微信客服，QQ频道社群，电话，邮箱及官方网址等信息。

2.2.12 GT-HMI 产品模块介绍

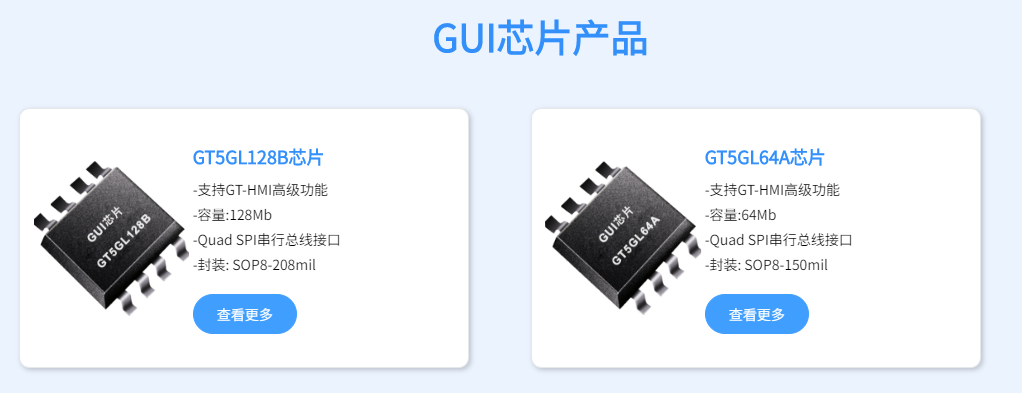

在GT-HMI Designer的界面右上角， 产品模块介绍包含GUI 芯片，GT-HMI 显示模块 和 GT-GUI-LCD 液晶模组。

注：使用高通 GUI 芯片、GT GUI-LCD、HMI 模块其中任意一种产品，内含授权，可以免费使用高通 HMI Desinger 所有功能。





在GT-HMI Designer模块有4.0寸，4.3寸，7寸，10.1寸四款尺寸，选择需要的GT-HMI模块，您可以在编译时弹窗或者点击2.2.7画布中的编译环境设置中选择相对应的开发板卡，编译后将直接生成keil5工程，您可以使用Keil5 IDE软件打开编译并将其下载到GT-HMI模块中运行，您无需再进行移植编译代码和下位机GT-HMI Engine引擎的操作，开发效率更高。

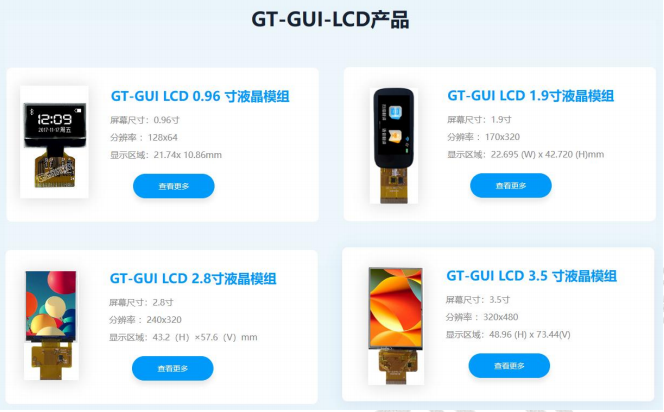

GT-HMI液晶模组有0.96,1.9,2.8,3.5四款尺寸，根据需求选择需要的液晶模组，配合我司GUI-LCD开发板和GT-HMI Designer上位机设计界面使用，可以直接在我们移植好的示例工程上进行开发，提高开发效率。也可以使用GT-GUI LCD 模组配合客户自己的单片机进行开发。

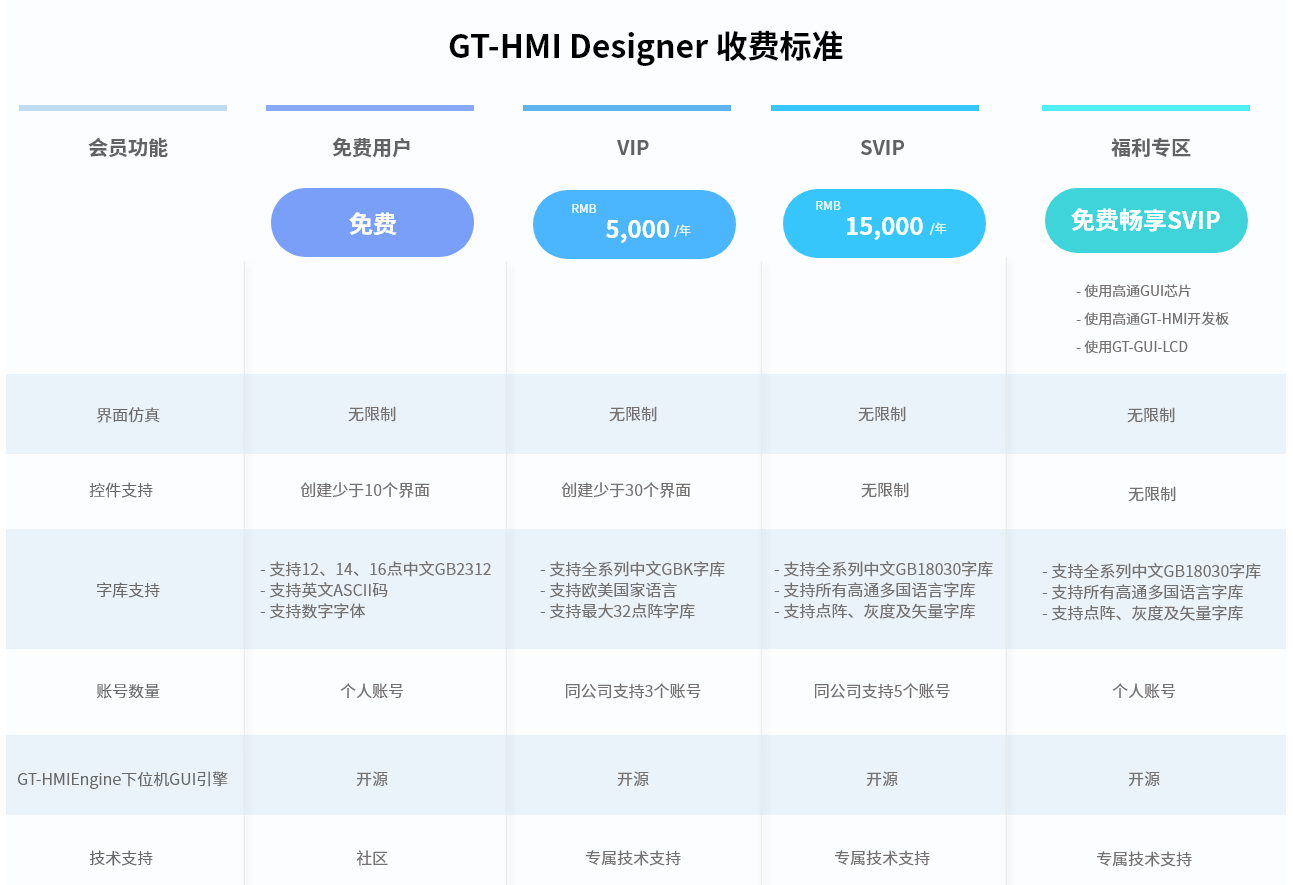

2.2.13 GT-HMI Designe 会员购买

的字库都是可以免费使用和预览效果的，如果需要下载带有收费字库的程序，则需要联系我 们购买 GT-HMI Designer 会员。

注：您也可以通过以下任一方式，可免费畅享 SVIP 权益。

-使用高通 GUI 芯片

-使用高通 GT-HMI 开发板

-使用 GT-GUI-LCD







可以根据以下方式联系到我们：





2.2.14 用户信息完善

点击软件右上角用户图标，打开用户设置。

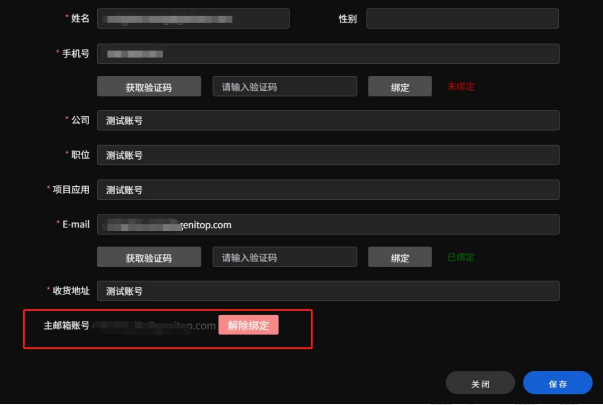

l 点击用户信息，打开用户信息界面。



您可以在此界面完善手机号，邮箱以及收货地址等用户信息。

l 点击退出，则退出当前登录账号。

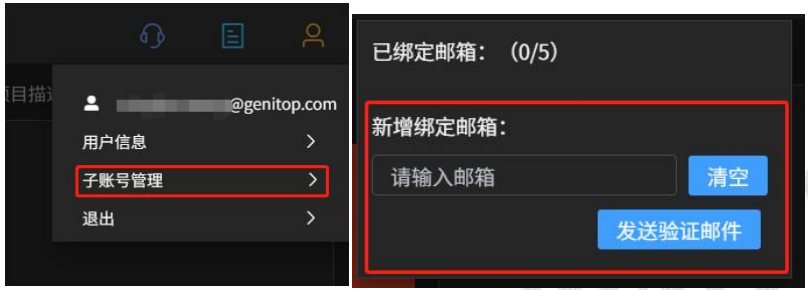

2.2.15 会员子账号的绑定/解绑

VIP会员可同时绑定3个子账号，SVIP会员可同时绑定5个子账号，

• 会员子账号绑定：登录主账号，进入用户的子账号管理中，输入需要绑定的邮箱进行绑定。
•
• 会员子账号解绑：登录主账号，进入用户的子账号管理中，选择需要解绑的邮箱进行删除，即可解绑。



  或者登录子账号，进入用户信息界面，点击解绑按钮。
