6.屏模块

6.1 8080通信

6.1.1 引脚介绍

开发板以XMC 接口与GT-GUI LCD 1.9 寸液晶模组8080 通讯接口连接方式：8080 程序示例使用的即是此连接方式

图6-1

图6-2

图6-2为引脚功能图介绍，需要注意IM1和IM2引脚，RS和WR引脚设置，这四个引脚在使用并口和串口功能时设置不一样。

6.1.2 8080 原理图

图6-3

6.1.3  点亮屏流程

图6-4

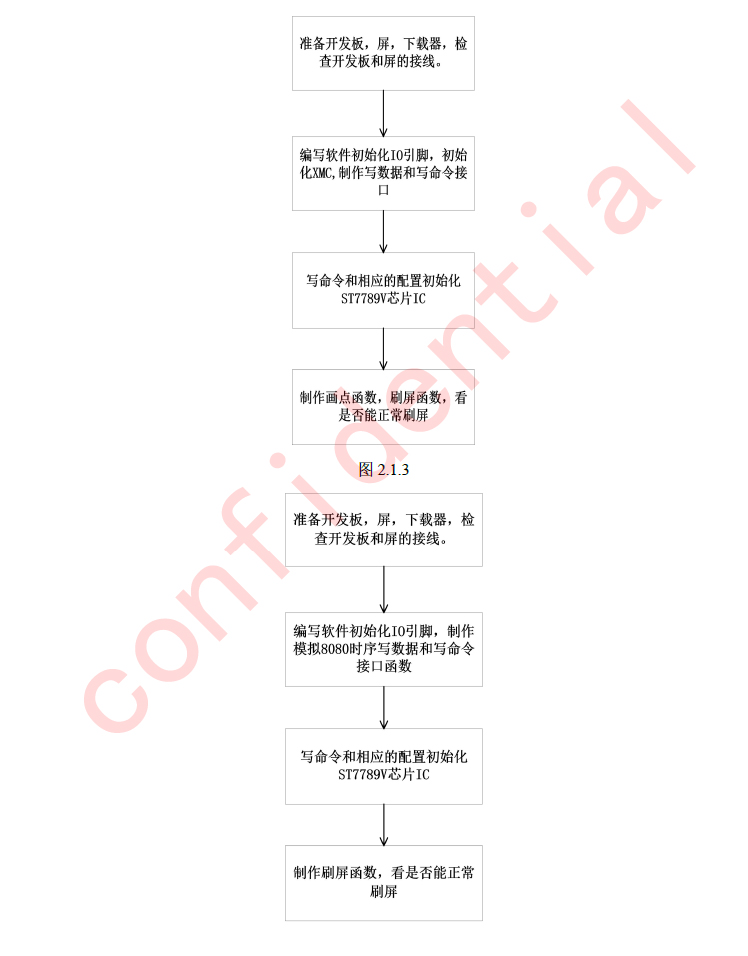

屏需要初始化屏IC才能正常显示，xmc点屏操作步骤可参考图6-3,模拟8080点屏参考图6-4。
