7.屏模块

7.1 8080通信

7.1.1 引脚介绍

开发板XMC与GT-GUI LCD2.8寸液晶模组 8080通讯接口连接方式：8080程序示例使用的即是此连接方式。

图2.1.1

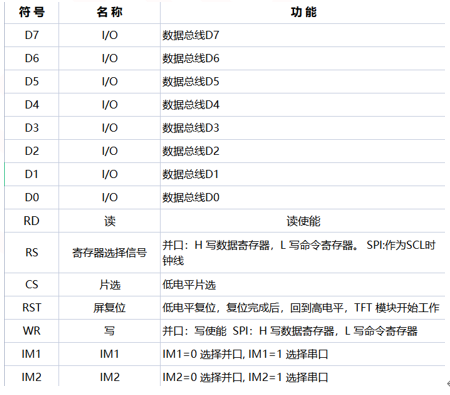

图2.1.2为引脚功能图介绍，需要注意IM1和IM2引脚，RS和WR引脚设置，这四个引脚在使用并口和串口设置都不一样。

7.1.2 8080 原理图

7.1.3  点亮屏流程

图2.1.3

图2.1.4

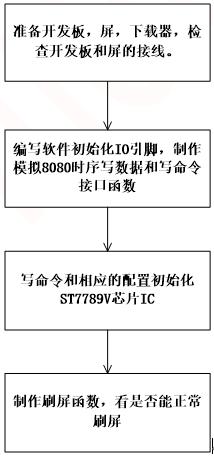

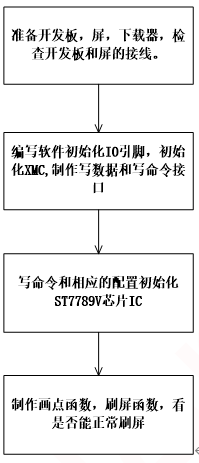

屏需要初始化屏IC才能正常显示，xmc点屏操作步骤可参考图2.1.3,模拟8080点屏参考图2.1.4
