9.屏模块

9.1屏外围参考电路

9.1.1显示屏正负电源电路

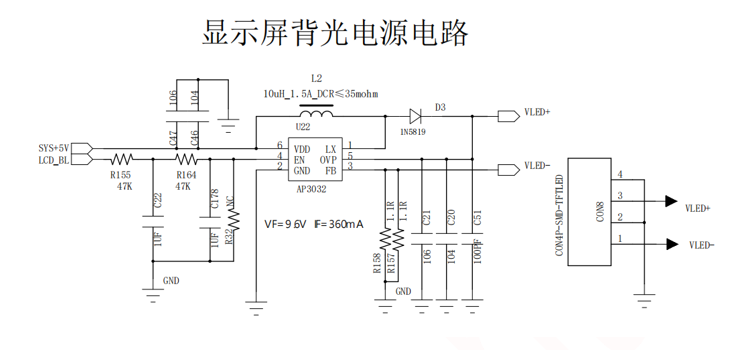

9.1.2显示屏背光电源电路

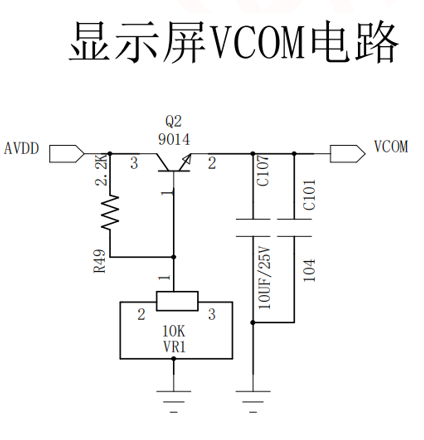

9.1.3显示屏VOCM电路

9.2 RGB 通信
9.2.1 引脚介绍
开发板主控MCU 与GT-GUI LCD 7 寸液晶模组RGB 通讯接口引脚连接方式如下图2.1.1：RGB888
程序示例使用的即是此连接方式。

图2.1.1

图2.1.2

图2.1.2为各引脚功能图介绍。

9.2.2  点亮屏流程

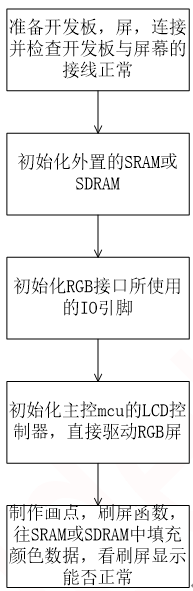

图2.1.3

屏幕初始化点亮屏幕操作步骤流程可参考图2.1.3
