2、控件

什么是控件？控件又称组件或者部件，指用户看到的所有可视化界面以及界面中的元素，例如按钮、标签、文本框等。为方便用户开发，高通GT-HMI Designer提供了多种现成的控件以满足用户实现相关功能的需求。而这些控件的实现，离不开GT-HMI Engine的底层支持。本文档将通过对各控件的简单调用效果及GT-HMI Designer生成的代码(你可以在工程项目文件的screen文件夹中找到gt_init_screen_xxx.c文件查看)协助你认识GT-HMI Designer的控件并理解GT-HMI Engine的控件接口函数是如何使用的。

2.1屏幕控件

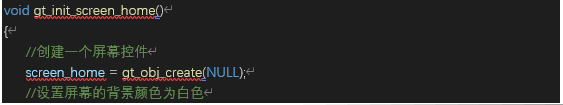

屏幕控件是所有其他控件的基础，在创建项目工程时，系统将默认创建一个屏幕控件，该控件背景颜色默认为白色，一个项目工程中需要存在一个以上屏幕控件，当只剩下最后一个屏幕控件时，该屏幕控件将无法删除。

2.2按钮控件

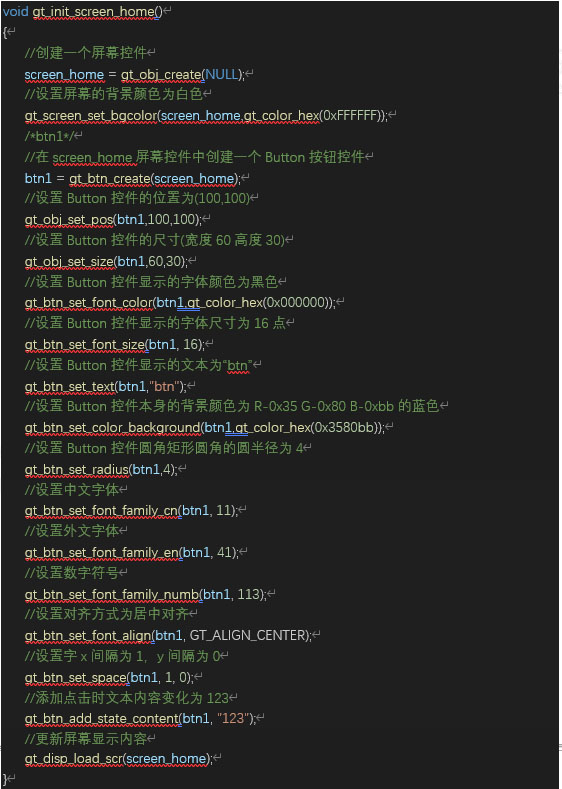

在创建的屏幕控件中，添加一个按钮控件并设置按钮的属性。

运行后的按钮控件效果如下所示：

2.3图片控件

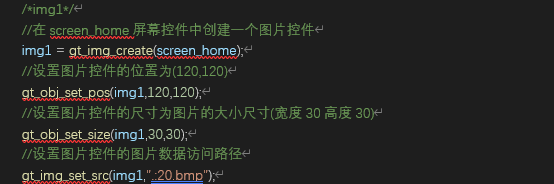

在创建的屏幕控件中，添加一个图片控件并设置图片控件属性。

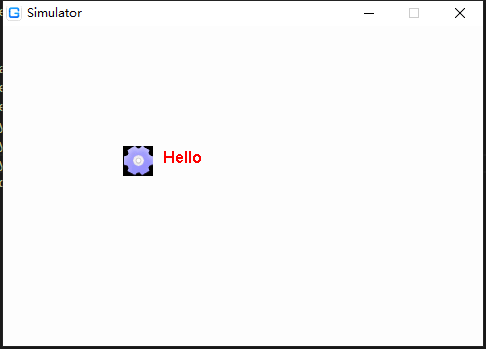

运行后的图片控件效果如下图所示：
