3.产品使用

3.1接口介绍和示例

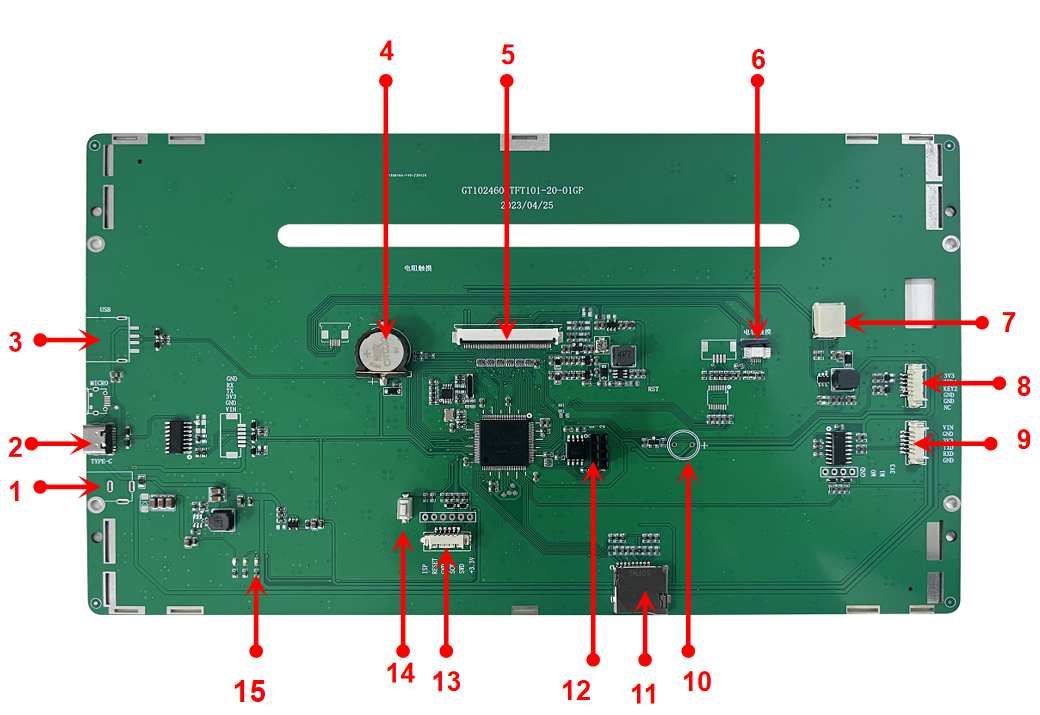

3.1.1接口定义

1.   预留适配器电源输入端口（DC6-12V,2A)

2.   TYPE-C,USB转串口输入(340C)

3.   预留USB端口

4.   RTC钮扣电池

5.   10.1寸显示屏接口（上接）

6.   电容触摸屏接口（6P/0.5间距/下接）

7.   屏背光接插件端口

8.   外接4*4按键板接口（6P/1.25)

9.   RS232转换端口（6P/1.25)

10.  蜂鸣器

11. TF卡座

12.  预留FLASH烧录接口（4P*2/8P/2.54)

13.  软件烧录下载端口（6P/1.25)

14.  主控复位按钮

15.  升级指示灯（升级时灯光闪烁，升级完成后熄灭）

3.1.2示例

上位机GT-HMI Designer软件提供10.1寸示例，你可以选择相应示例查看，另存为到自定义地址后编译生成程序Keil工程和flash资源bin文件。
