3.产品使用

3.1接口介绍和示例

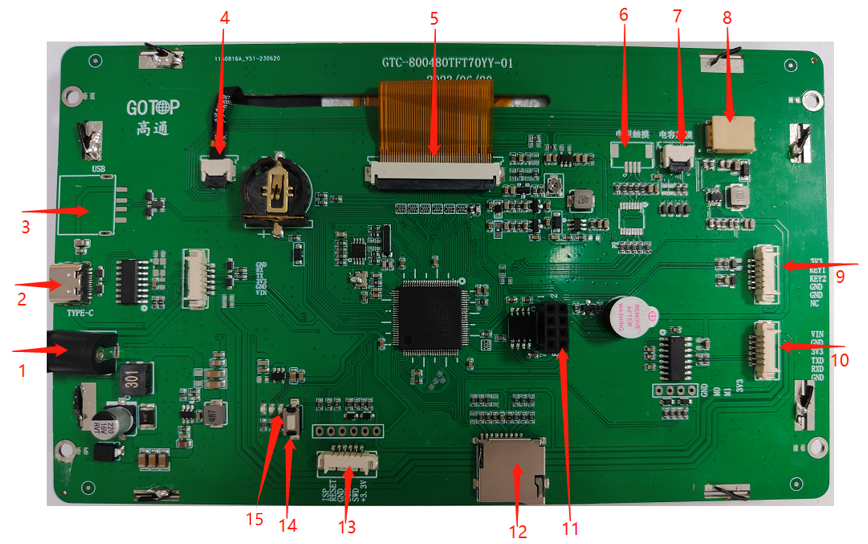

3.1.1接口定义

1.   电源输入端口（DC6-12V,2A)

2.   TYPE-C（外接USB输入）

3.   预留USB转串口输入

4.   TP（电容触摸屏接口，6P/0.5mm)

5.   7.0寸屏接口

6.   预留电阻式触摸屏接口（4P/1.0)

7.   预留电容触摸屏接口

8.   预留屏背光插件接口

9.   外接4*4按键接口（6P/1.25)

10.  预留串口接口（6P/1.25)

11.  FLASH/8P外接插口

12.  TF卡座

13.  软件下载烧录串口，（6P/1.25）接插件(使用SD卡升级不推荐使用）

14.  主控复位按钮

15.  升级指示灯（升级时灯光闪烁，升级完成后熄灭）

3.1.2示例

上位机GT-HMI Designer软件提供多个7寸示例，你可以选择相应示例查看，另存为到自定义地址后编译生成程序keil工程和flash资源bin文件。
