3.产品使用

3.1接口介绍和示例

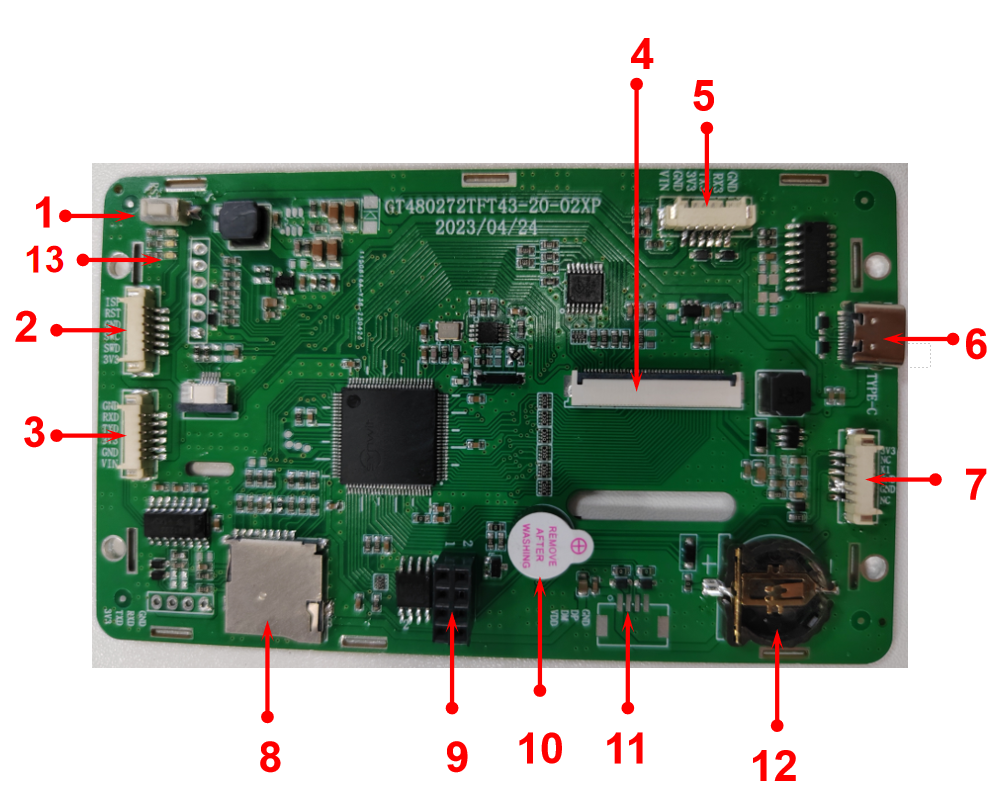

3.1.1接口定义

1.  主控芯片复位按钮

2.  烧录下载端口（6P/1.25,预留6P/2.54插针接口）(使用SD卡升级不推荐使用）

3.  6P/1.25通信串口/打印串口,4P/2.54接插件

4.  4.3寸显示屏接口

5.  外接通信串口（6P/1.25)

6.  TYPE-C，USB端口

7.  外接4*4按键接口（6P/1.25)

8.  TF卡座

9.  FLASH/8P外接插件

10.  蜂鸣器

11.  预留外接U盘接

12.  RTC电池座

13.  升级指示灯（升级时灯光闪烁，升级完成后熄灭）

3.1.2示例

上位机GT-HMI Designer软件提供多个4.3寸示例，你可以选择相应示例查看，另存为到自定义地址后编译生成程序keil工程和flash资源bin文件。
