7.2 I2C通信

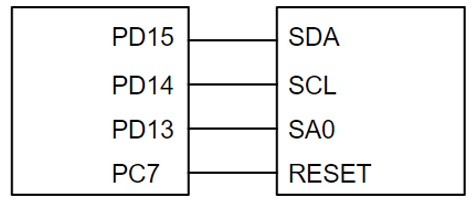

7.2.1 I2C通信连接图

如果使用I2C方式驱动屏幕，则需将D2与D1连接起来作为SDA数据引脚使用，原DC数据命令选择引脚作为SA0从地址选择使用，本例程拉低使用,图7-4为I2C通信连接图。



图7-4

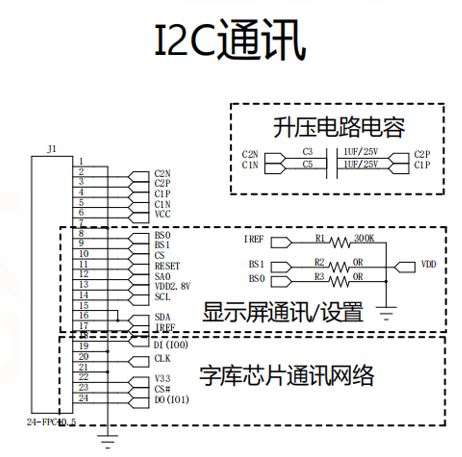

7.2.2 I2C通信原理图

图7-5

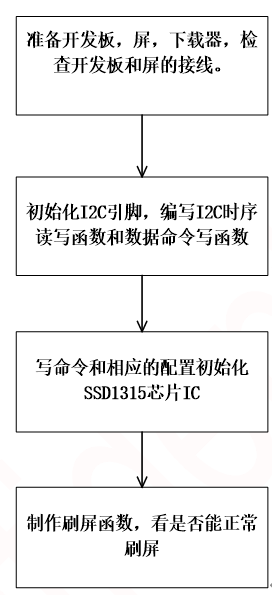

7.2.3  点亮屏流程

图7-6

屏需要初始化屏IC才能正常显示，图7-6是I2C驱动屏幕的步骤。
