4.故障排除和常见问题的解决方法

• 开发板连接问题：

10.1寸屏背光是另外引出线出来的，使用屏幕需要把这背光线连上。

• 驱动程序问题：

（1）在下载示例时，选择下载与模块型号尺寸相对应的示例，选择与屏型号不匹配的示例，会出现屏显示不正常现象。

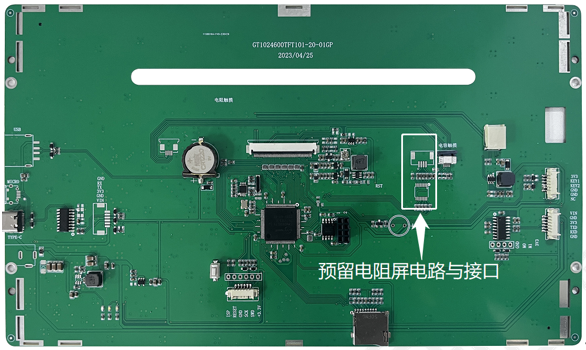

（2）下图画白色色框为预留的电阻触摸屏接口，是触摸转换IC和底座贴片位置，例如使用XPT2046模块，默认搭配电容屏，此处不贴片，否则会影响电容触摸读取。

（3）搭配的电容屏触摸IC型号为GT911，如果需要重新烧录触摸IC的固件，烧录固件版本号一定要比原先固件版本号大，否则会出现烧录不成功。一般触摸IC固件我们已经烧录好，并测试没有问题的。

•  烧录问题：

（1）在下载程序之前需要检查电脑是否已安装J-Link的驱动，如未安装将找不到下载器导致无法烧录程序，烧录flash时请务必全程按住reset按键，否则将导致烧录失败。

（2）板子MCU是预先烧录有boot loader程序引导的，如不小心把MCU全擦除，需要重新烧写boot loader。
