9 GUI工具使用-HMI

9.1 GUI-HMI概述

GT-HMI是高通专为GUI用户开发的界面设计和编辑工具，包含GT-HMI Designer和GT-HMI Engine两款软件，上位机GT-HMI Designer自带图形库并包含多种控件供开发者使用，可以帮助用户快速创作出富有创意的UI图形交互效果。下位机GT-HMI Engine是一款高效的嵌入式UI引擎，可以帮助用户更快的构建、集成和优化UI应用程序；GT-HMI工具为开发者提供了创新、高效的解决方案，让用户轻松实现自己的图形界面想法，有助于用户节省大量开发时间，提升开发效率，降低开发成本，从而增强产品的竞争力和用户体验，是开发者在使用GUI时的第一选择。

9.2 GT-GUI LCD 模组与HMI工具使用

GT-GUI LCD 1.9寸模组配合我司GUI-LCD开发板和GT-HMI Designer上位机设计界面使用，可以直接在我们移植好的示例工程上进行开发，提高开发效率。也可以使用GT-GUI LCD 1.9寸模组配合客户的自己的单片机进行开发，后面介绍HMI界面移植。

获取GUI-HMI工具的方式及视频教程：

1、软件下载链接：高通字库官方网站高通字库-首页 (gaotongfont.cn)

2. 说明书下载： 高通字库-GT-HMI Designer用户手册 (gaotongfont.cn)

3. 软件视频教程：OPEN_GT的个人空间_哔哩哔哩_bilibili

9.3 GT-HMI Designer上位机代码移植

下位机配合GT-HMI Designer上位机设计界面非常快，本小节讲解下位机与上位机配合使用。

第一步：首先在GT-HMI Designer上新建工程设计界面，设计界面教程可参考“GT-HMI Designer用户手册”。

第二步：GT-HMI Designer工程目录下的screen目录是每个界面的程序源码，需要把这部分源码添加到keil5工程上，在main函数里面初始化gt_ui_init()函数接口。这里还没完，还需要将board目录的gt_port_vf.c，gt_gui_driver.lib和gt_gui_driver.h替换工程GT-HMI-Engine\driver下的同名文件。

第三步：将board目录下的resource.bin烧录到存储芯片里面去。

图9-1screen目录下的文件

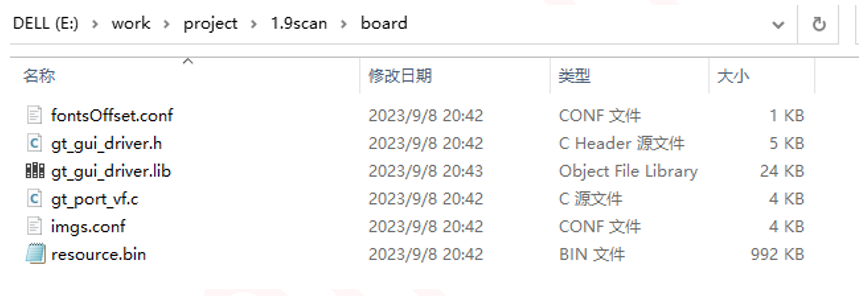

图9-2 board目录下的文件

烧录bin文件步骤如下：

第一步：备好如下烧录器，在烧录接的是最下面四行，图9-3 右边表格表示烧录器接存储芯片的引脚号。

图9-3

第二步：将烧录器和存储芯片引脚连接起来，图9-4右边表格表示座子对应芯片的引脚号。

图9-4

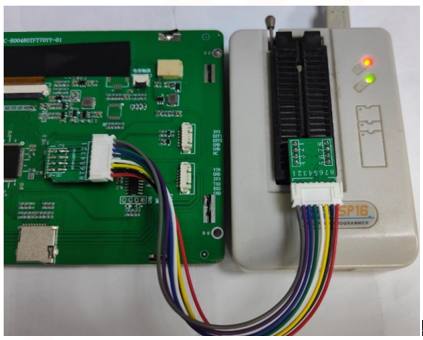

图9-5 存储芯片与烧录器连接图

第三步：打开FlyPRO烧录软件，选择FlyPRO上方的芯片-检测芯片型号。

图9-6

第四步：点击FlyPRO软件界面上方的加载，将所需要烧入的bin文件加载进去。

图9-7

第五步：点击烧录软件的自动编程，选择单次烧录。等待程序将 bin 文件烧录进 flash。（这个 过程必须全程按住 RST 按钮，否则烧录失败），图9-8为成功烧录的界面。

图9-8
