GT-HMI显示模块产品
GT-HMI显示模块资料下载
原理图

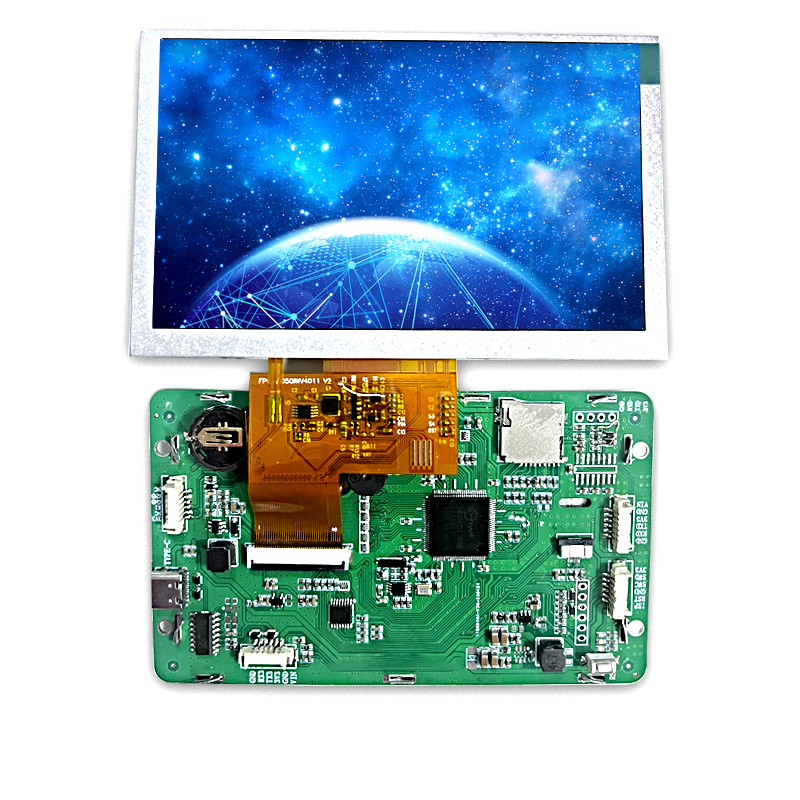

主控采用Cortex -M33内核的主控，本原理图有USB转串口，参考不同的屏的外部电路设计，支持40/50 PIN的RGB接口屏。最大分辨率支持到1024X600。 外挂FLASH, 支持UART,SD卡。电源采用宽电源输入设计 ：5-12V均可工作。连接器采用普通型的6P/1.25间距座子，软件下载和客户端主机通讯也采用同规格座子，方便了设计也减少了物料种类。
注：此原理图谨供参考，客户可根据实际需要对电路增加或删减。
原理图下载
-
2023-06-13 LCD-Touch（10.1寸-50pin).pdf
끂96 110.1 KB
-
2023-06-13 LCD-Touch（7寸-50pin).pdf
끂93 109.9 KB
-
2023-06-13 LCD-Touch（4.0寸-40pin).pdf
끂82 85.59 KB
-
2023-06-13 LCD-Touch（4.3寸-40pin).pdf
끂104 94.28 KB
-
2023-06-13 MCU.pdf
끂133 118.69 KB
-
2023-06-13 USB-Power.pdf
끂89 121.48 KB
串口屏技术资料下载
-
2023-11-07 串口屏.zip
끂25 10.96 MB
