2. GT-HMI Designer操作指南

2.1软件界面简介

2.1.1主界面

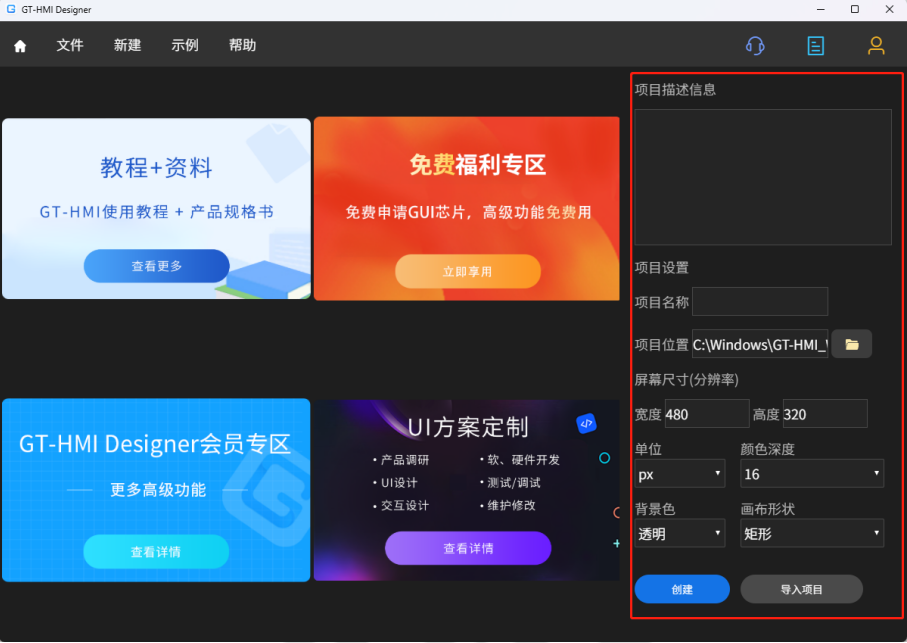

图为GT-HMI Designer的主界面，在此界面右侧你可以新建一个GT-HMI项目，你需要填写以下内容：

l 项目名称和项目位置（必填），项目描述（可空）。

l 屏幕尺寸：宽度和高度 （默认为480x320的分辨率）

l 颜色深度。（默认颜色深度为16）

l 背景色和画布形状。（默认为透明，矩形）

填写完成后点击创建即可进入UI设计的界面。您可以进行样品申请来获得我司调试好的GT-HMI模块的开发板以便更好地体验GT-HMI强大的功能。

2.1.2文件界面

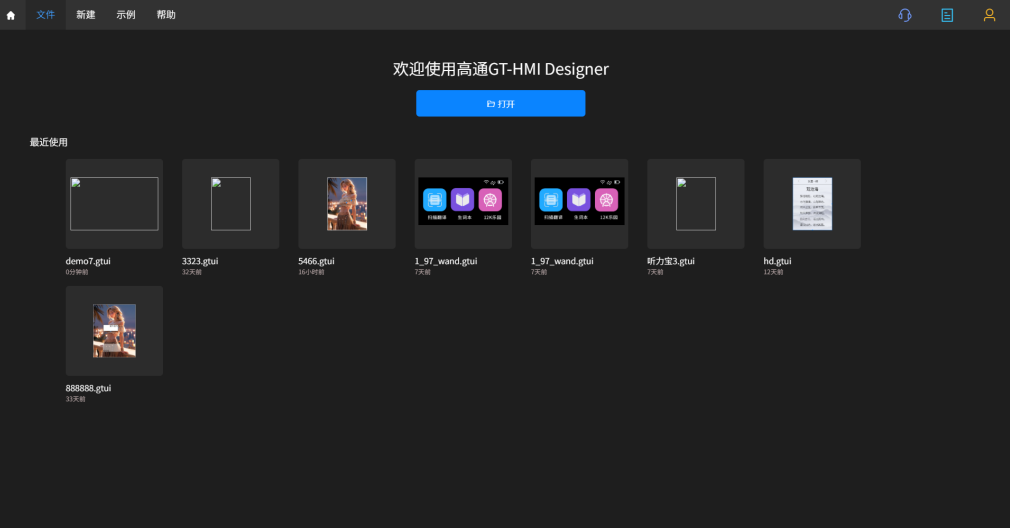

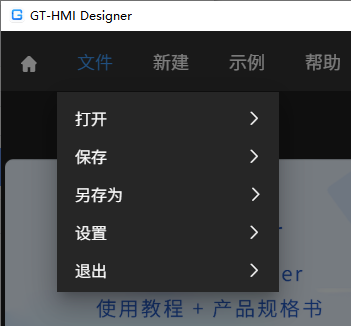

l 点击文件选项卡。选择打开文件进入选择文件的界面。

在此界面下，您可以查看并打开曾经创建的项目。也可以点击打开导入从其他地方获得的GT-HMI工程。

l 点击保存则保存当前工程的修改：

l 点击另存为则弹出另存为界面，选择保存路径后，单击保存即可将工程另存为到新的路径，软件会自动切换到新路径下的工程。

l  点击设置则可以修改当前工程画布的宽度，高度，颜色位深，屏幕的显示方向以及查看工程所在路径：

    需要注意，修改工程屏幕显示方向后，仅对HMI开发版有效。

l 点击退出则退出关闭软件。

2.1.3示例界面

点击GT-HMI Designer软件左上角的示例选项卡，可以进入示例界面。

在示例界面你可以点击任意示例打开浏览，（注意：为防止示例工程被误修改无法还原，您不能直接进行仿真编译，您对示例进行的修改不会被保存。您需要另存为到其他路径后，修改和仿真编译才有效）。

2.1.4 帮助界面

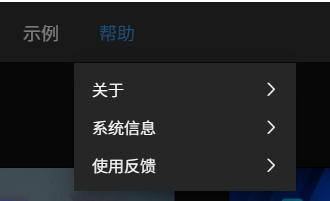

l 点击帮助选项卡，查看GT-HMI Designer的相关信息。

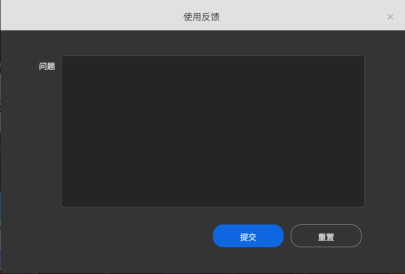

l 软件使用过程中如遇bug，或者对本软件有更好的改善建议，可以提交使用反馈给到我司。
