5.GT-HMI Designer程序移植说明

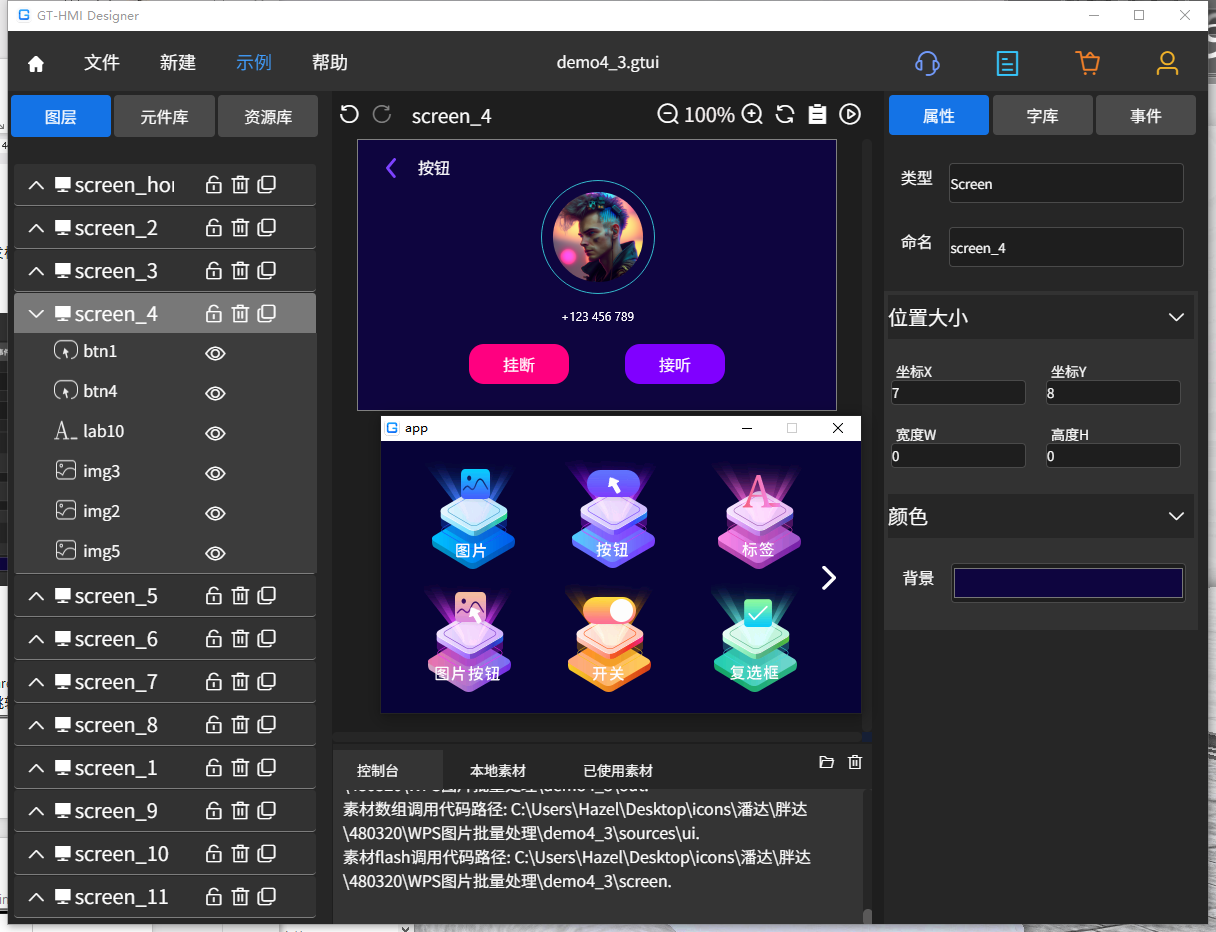

5.1UI设计完成

当使用GT-HMI Designer完成对UI交互的开发之后。需要点击编译环境设置设定开发板卡和字库配置，然后点击仿真运行一次。以确保编译生成需要的文件。

5.2复制生成的UI文件

找到工程项目所在路径，假如你使用的是GT-HMI模块，则你可以直接使用keil5/board文件夹中keil工程生成程序文件下载使用，无需再进行以下的代码移植操作步骤，直接跳转到6.2将素材导入到板子中即可，更加方便快捷。

我们来说明使用非GT-HMI模块的移植过程，复制当前路径下的screen文件夹。

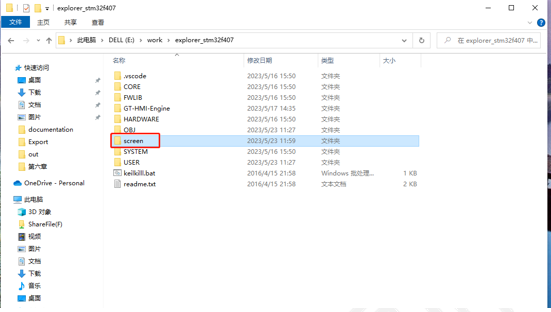

将此文件夹直接复制到已经移植好GT-HMI Engine的工程文件夹下。如stm32f407的工程，移植过程可以参考P 6.1移植下位机平台流程。

5.3将UI文件添加进单片机工程中

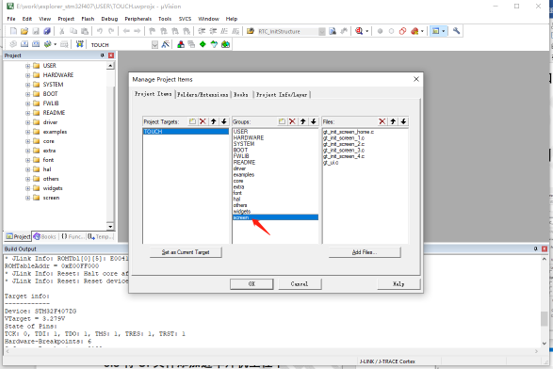

5.3.1在工程中添加screen文件夹及内部包含的文件。

5.3.2添加头文件引用路径

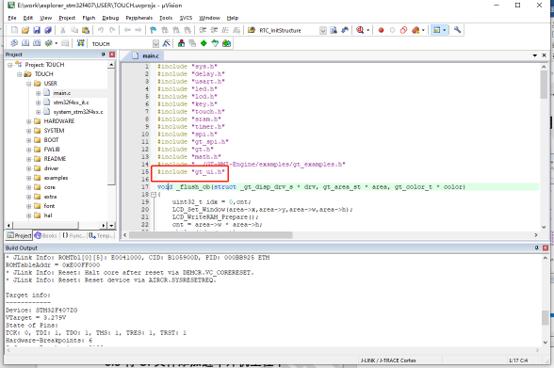

5.3.3在程序中引用gt_ui.h这个头文件

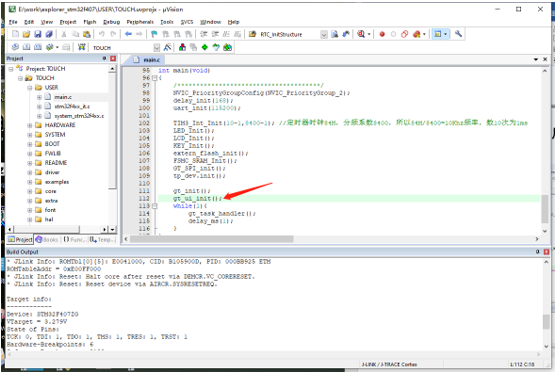

5.3.4在gt_init()之后调用gt_ui_init()函数

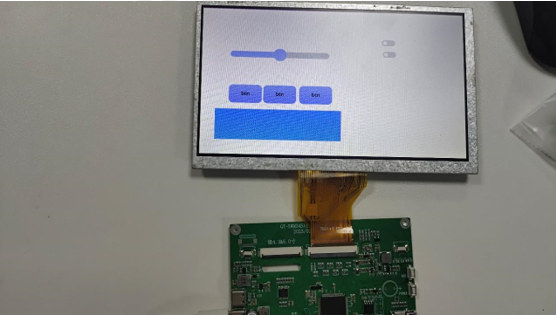

5.3.5移植完成

注意以上移植仅移植各页面的调用文件，若使用图片和字库等需额外进行导入素材操作，请参考P6.2,P6.3将素材和素材调用文件导入工程。后续素材不变动，仅UI部分调整的情况下，只需将screen文件夹内的文件更换为上位机新编译出来的文件即可。
