12.4 GT-HMI-Engine代码移植



GT-HMI-Engine代码移植很重要，在hmi上位机设计的界面需要依赖这些文件才能使用，下面介绍移植步骤（下面介绍的步骤是以雅特力的AT32F437VGT7为例，在keil5环境下完成的，其他芯片移植过程基本一致）。

第一步：首先用git的下载GT-HMI-Engine源代码。

在git bash上使用

"git clone git@gitee.com:genitop/GT-HMI-Engine.git -b develop"命令拉取代码。





第二步：将GT-HMI-Engine源码添加到功能目录里面去，并添加到keil5的工程里面去，









图11.10

第三步：打开gnu配置进行编译，图11.11为参考的配置，不同的keil5版本配置gnu界面都不一样。这里gnu配置必须打开，不然会报很多错误。

图11.11

图7.4为Target配置，Use MicroLIB也需要打开，不然也会报错。



图11.12

第四步：编译通过之后添加spi_wr、_flush_cb、read_cb、read_cb_btn四个函数，spi_wr是读取素材图片的，支持flash、SD卡读取，_flush_cb是刷屏函数接口，read_cb是触摸上报接口，read_cb_btn是按键上报接口。read_cb_btn接口根据客户的要求添加，如果用不到，可定义空函数，就是这函数里面什么也没有，防止编译报错。

第五步：初始化gt_init函数，while(1)循环添加如下图操作，gt_tick_inc为GUI系统提供1ms的心跳。

图11.13

做完上面操作可显示一个按键控件看是否能正常显示，如显示不正常请检查_flush_cb刷屏函数是否正确。

控件能正常使用并能正常触摸，表明GT-HMI-Engine已移植成功



12.5 接口函数代码

uint32_t spi_wr(uint8_t * data_write, uint32_t len_write, uint8_t * data_read, uint32_t len_read)

{

unsigned long ReadAddr;

unsigned long addr, len;

uint8_t cnt = 0;

uint32_t x, j = 0;



ReadAddr = *(data_write + 1) << 16; //高八位地址

ReadAddr += *(data_write + 2) << 8; //中八位地址

ReadAddr += *(data_write + 3); //低八位地址



cnt = ReadAddr % 4;

if (cnt == 0) {

addr = ReadAddr;

}

else {

addr = ReadAddr - cnt;

}



len = len_read + cnt;

if (len % 4 != 0) {

len = len + 4 - (len % 4);

}



memcpy((volatile unsigned int *)0x80368000, (volatile unsigned int *)(0x70000000 + addr), len);

memcpy(data_read, (volatile unsigned int *)(0x80368000 + cnt), len_read);



return 1;

}

void _flush_cb(struct _gt_disp_drv_s * drv, gt_area_st * area, gt_color_t * color) {

uint32_t x = 0, y, j = 0;

uint32_t indx = 0;

uint16_t _color;

uint16_t * p = &_LCD_Buffer[(area->y) * LCD_WIDTH + (area->x)];

uint16_t step = LCD_WIDTH - area->w;



if (area->w == LCD_WIDTH)

memcpy(p, color, area->w * area->h * 2);

else

for (y = 0; y < area->h; y++) {

memcpy(p, color, area->w * 2);

p += (step + area->w);

color += (area->w);

}

}

void read_cb(struct _gt_indev_drv_s * indev_drv, gt_indev_data_st * data) {

if (!GT911_Scan(0)) {

data->state = GT_INDEV_STATE_RELEASED;

return;

}

;

data->point.x = TP_Dev.x[0];

data->point.y = TP_Dev.y[0];

data->state = GT_INDEV_STATE_PRESSED;

}



注：read_cb_btn接口函数，如有需求可联系我司技术人员提供。





12.6 HMI示例移植

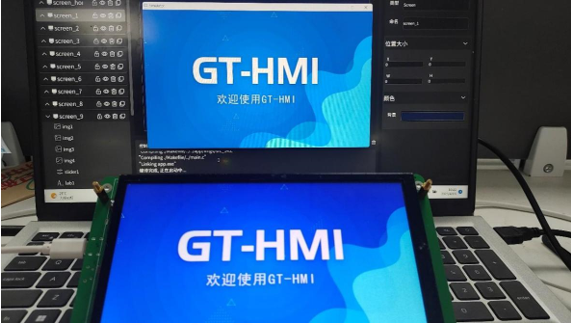

GT-HMI-Engine移植成功后，就可以实现将HMI自行设计的界面移植到板子上，移植过程查看GT-HMI Designer上位机代码移植章节或参考“GT-HMI Engine用户手册”，下面讲解一下HMI示例移植，以GT-HMI Designer软件示例界面中的7寸示例来说明移植过程。首先打开7寸示例工程。



可以看到该示例中使用并展示了多种控件的使用和交互方法，我们在点击仿真运行前，需要先另存为到其它路径

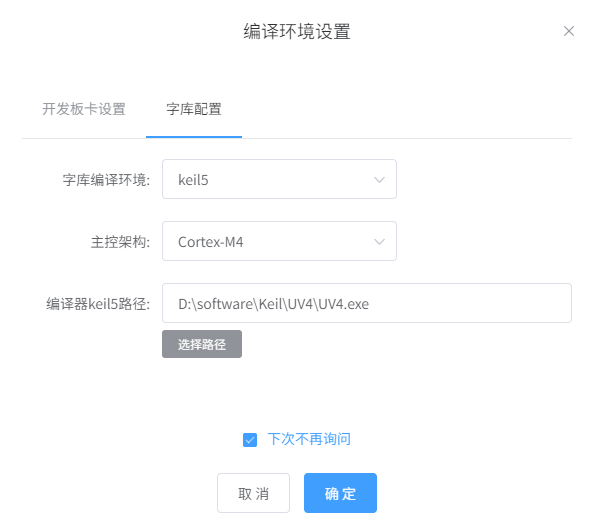

不勾选下次询问时，点击仿真会弹出编译环境设置，我们设置好开发板卡设置与字库配置。

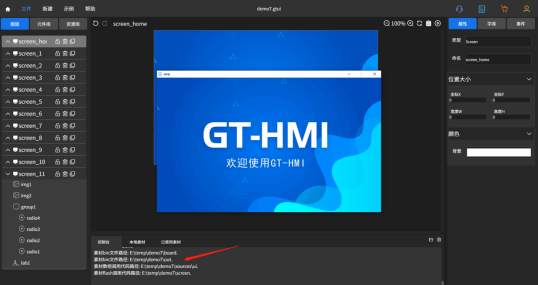

可以看到仿真完成后，软件控制台打印出仿真编译产物的路径信息，路径为另存为时设置的工程路径。





我们打开工程目录，可以看到有多个子文件夹，其中board文件夹是提供给GT-HMI模块使用的，out文件夹则是提供给非GT-HMI模块使用的，两者都是资源文件，包括生成的素材bin文件，图片排布顺序以及字库调用库等。Keil5文件夹中是编译自动生成的对应GT-HMI模块keil工程（与编译环境设置中开发板设置对应，即7寸模块工程），screen文件夹则是工程各页面的调用代码，sources文件夹中是个图片素材及图片的数组调用代码。







我们按照12.3章的内容将非GT-HMI模块使用的out文件夹中的gt_port_vf.c，gt_gui_driver.lib和gt_gui_driver.h替换掉我们自身移植好Engine工程的GT-HMI-Engine\driver下的同名文件，点击keil5工程的编译按钮开始编译程序文件，编译完成后使用J-LINK与模块板子相连，点击右边的下载按钮，将程序代码下载到板子中。



打开out文件夹中的resource.bin资源文件，使用烧录器将其烧录到板子上的flash中。烧录完成后，即可在板子上运行。



12.7 HMI TF/SD 卡升级方法（推荐使用）



升级步骤：
1: 准备1 张Mirco sd 卡。
2：在SD 卡根目录中新建gt_loader 文件夹.

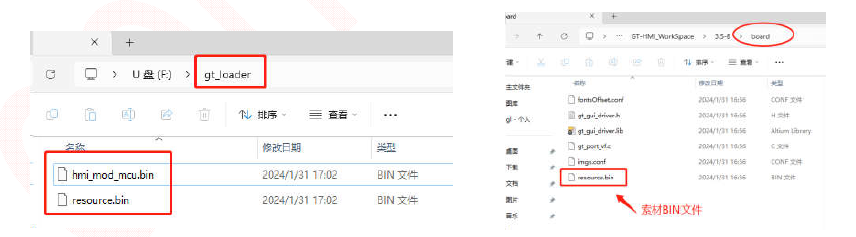

3：将工程所在目录\board\resource.bin 和KEIL 工程所生成的.bin 一起拷贝到gt_loader 文件夹下，resource.bin 文件
是图片资源文件，升级到板载字库芯片当中，KEIL 生成的.bin 文件是升级到板载MCU 当中。也可以根据需要单独升
级其中一个文件。

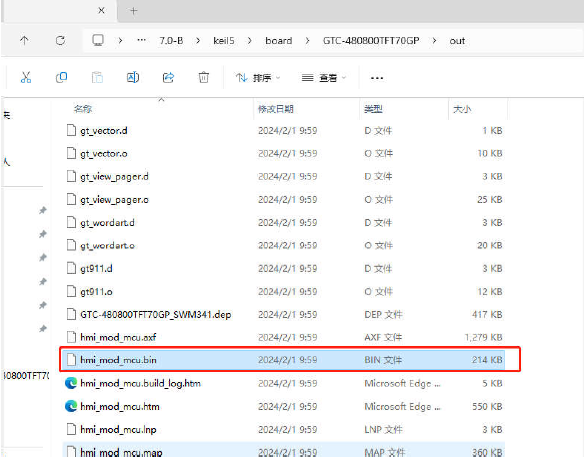

4：将keil 工程所生成的.bin 文件：hmi_mod_mcu.bin 一同拷贝到SD 卡gt_loader 文件夹
5：将SD 卡，插入板子TF 卡槽中，按板子上面的复位按键（reset 键）或重新上电，即可进入升级状态。
6：板子上面的灯开始闪烁代表正在升级。灯闪烁停止表示升级已完成，结束后拔出Mirco sd 卡。



13. 安全注意事项

因本产品属于高精密电子产品 (半成品) ，为避免人为造成的不良，请按指导规则进行相应操作。

1.请勿拆卸液晶显示模块。

2.不要在印制电路板上钻额外的孔 ，修改形状或更改印制线路板上元件的位置。

3.除焊接接口外 ，不要用烙铁做任何更改；焊接温度保证在 320°C-350°C ，焊接时间控制在10S以内 ，焊接时注意不要在同一处停留时间太久以免烫伤 FPC。

4.其他事项在不清楚使用之前 ，请联系我司人员指导进行。
