2、参数配置

2.1基本参数

2.2 GT-HMI模块与显示屏配置

GTC-1024600TFT101GP主要搭配的是高通10.1寸显示屏，型号GT1024600TFT101-20-01GP，分辨率1024*600

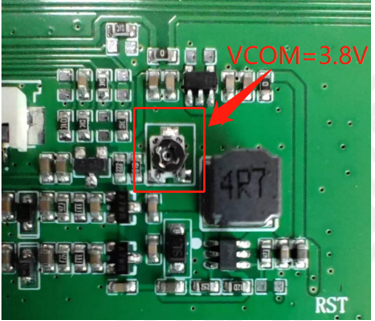

• 显示屏带有VCOM电压，可以通过调节可调电阻阻值调至相应显示屏VCOM电压（参考显示屏规格书），如下图红色圈内的可调电阻
•

图1

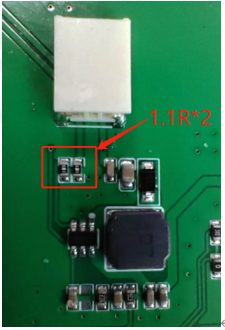

• 屏背光电流需根据相应显示屏的参数进行调节限流电阻如下图红色圈内的两个电阻。默认配置360mA(1.1R*2)
•
•

• 图2

•
