4.产品使用

4.1接口介绍和示例

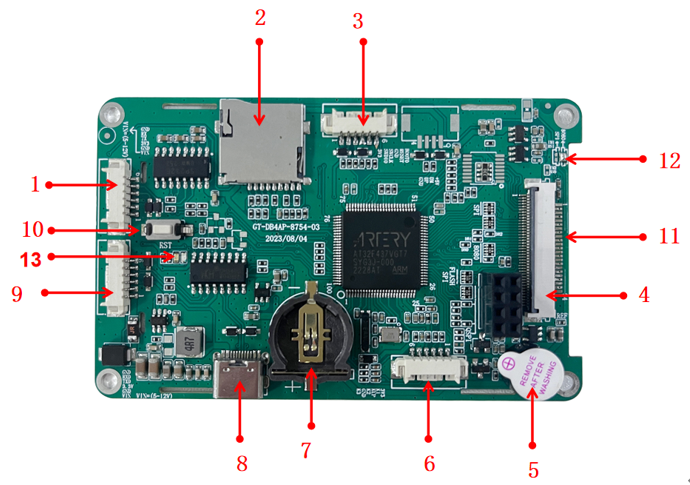

图4-1 接口定义图

1)  外接串口通讯接口

2)  TF 卡座，脱机升级下载程序卡槽。（升级优先选用此项）

3)  软件下载烧录接口 ，1.25*6P 接插件（备选项，开发板正常升级时尽量选用SD升级）。

4)  1.9寸/2.8寸显示屏接口（40P上接）

5)  蜂鸣器

6)  外接4*4按键接口；

7)  RTC电池座

8)  TYPE_C，USB端口

9) 外接通讯接口(串口）

10) 主控复位按钮

11) 预留0.96显示屏接口（24P/0.7mm)

12) 显示屏通讯模式设置焊点

13) 升级指示灯（升级时灯光闪烁，升级完成后熄灭）。

4.1.2示例

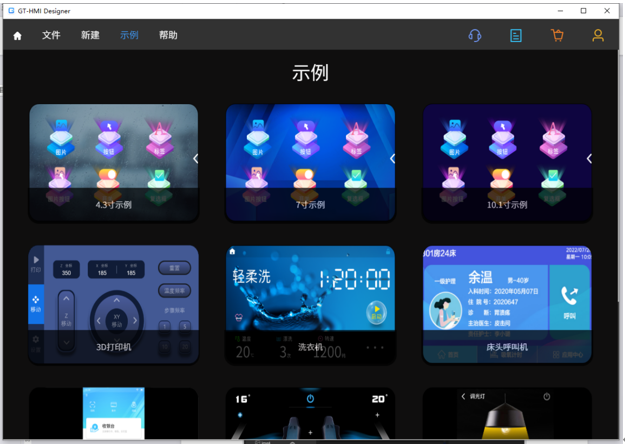

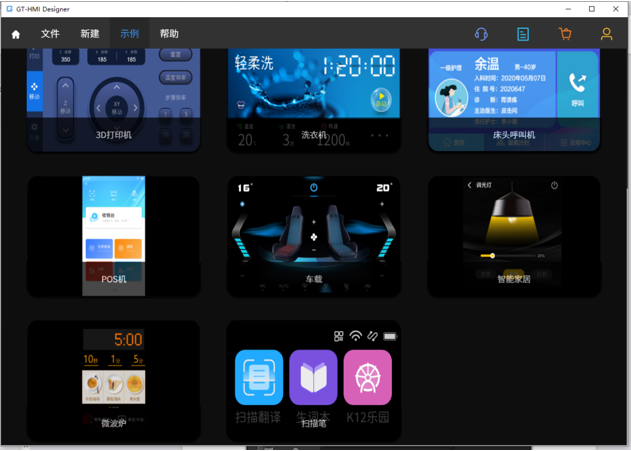

上位机GT-HMI Designer软件提供1.9、2.8寸等多种显示示例，你可以选择对应示例查看，另存为到自定义地址后编译生成程序keil工程和flash资源bin文件。

图4-2

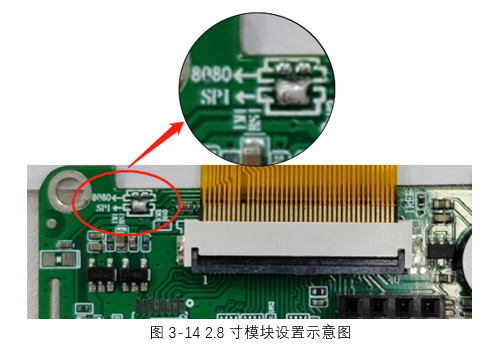

3.4.1 SPI通讯设置

图4-3

4.2开发环境搭建

4.2.1 Keil开发搭建

GT -HMI 模块开发板搭载的主控 MCU 为雅特力的 AT32F435/437，该主控可以通过 MDK -ARM来进行开发程序 。对应该 MCU 的 pack 包和开发例程可以在雅特力的官网找到 。

Pack包和MCU示例代码网址:

https://www.arterytek.com/cn/product/AT32F437.jsp#Resource

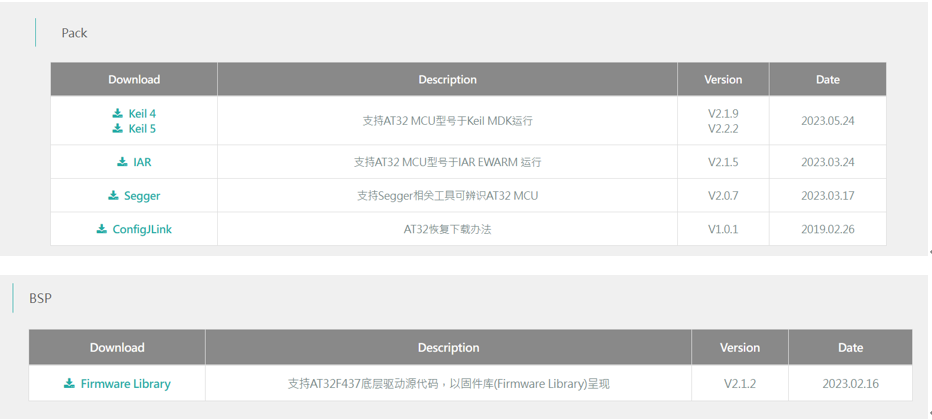

图1为安装keil5芯片支持包下载，图2为该款芯片示例代码。

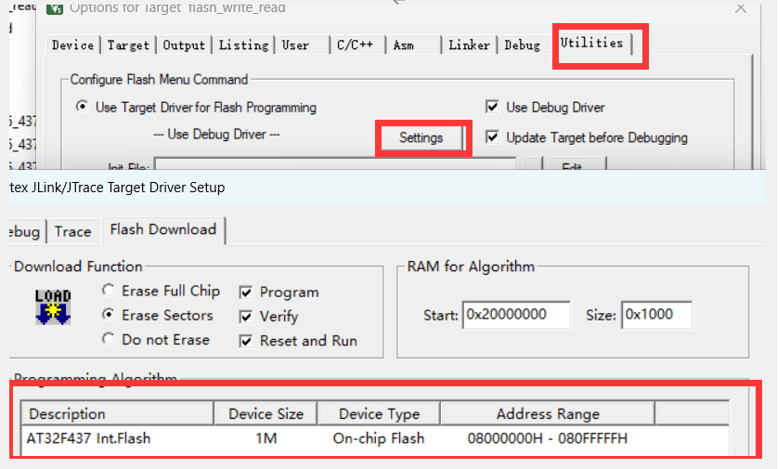

J-Link 配置：电脑上需安装好 J-Link 驱动，将 GT -HMI 模块的 SWDIO SWCLK GND 连接上 J-Link 模块对应的引脚 。设置程序下载选择的Flash Download 配置。

图4-5 选择该 flash 配置(可从雅特力官网下载)

4.3文件烧录下载

4.3.1 SD卡升级

图4-16

SD卡升级是一种常见的固件升级方式，可以通过将程序文件与素材资源文件存储在SD卡中，然后将SD卡插入到目标设备中进行升级，升级步骤如下：

• 准备1张Mirco sd卡，确保其容量足够存储固件文件。

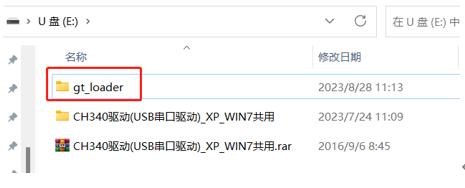

• 在 SD卡根目录中新建gt_loader文件夹。
•

• 图 4-17

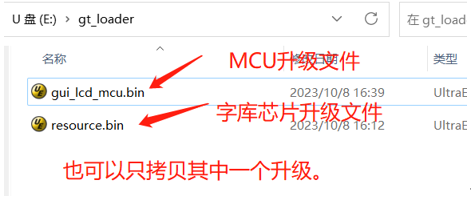

• 将示例另存为的工程所在目录\board\resource.bin和KEIL工程所生成的资源.bin一起拷贝到SD卡新建的gt_loader文件夹下，resource.bin文件是图片资源文件，升级到板载字库芯片当中，KEIL生成的资源.bin文件是升级到板载MCU当中。也可以单独升级其中一个文件。
• 将keil工程所生成的资源.bin文件改名为 gui_lcd_mcu.bin。

图4-18

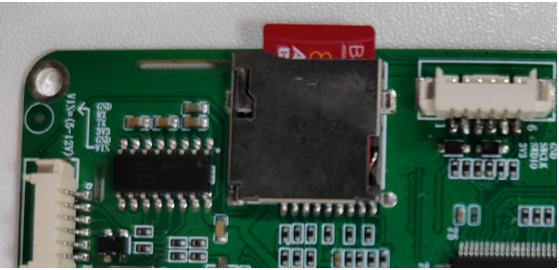

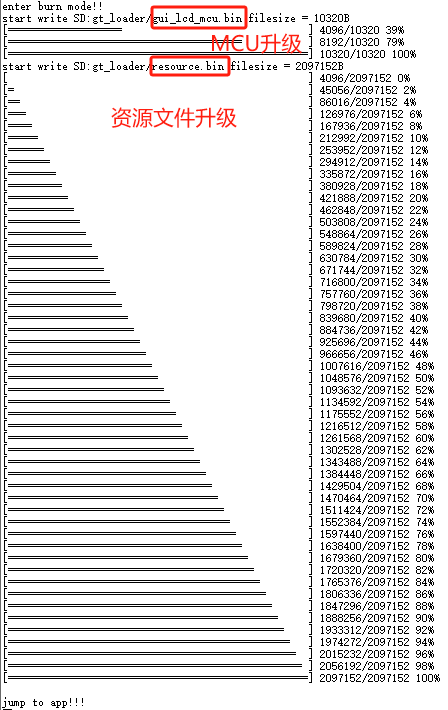

• 将拷贝好BIN文件的SD卡，插入板卡中的SD卡槽，重新上电或在通电的情况下短按板子上面的复位按键（reset键），板子上面的升级指示灯开始闪烁，代表正在升级，或者使用USB数据线连接电脑打开串口助手查看升级打印信息(见下图)。
•
•
•
• 升级完成后，灯熄灭，拔出Mirco sd卡。重新上电或短按复位键，板卡正常工作。

• 注：升级完成灯停止闪烁后，需要将TF/SD卡拔出，否则再次上电又会进入升级模式。
