3、标准SPI操作指令

串行数据输出（SO）：该信号用来把数据从芯片串行输出，数据在时钟的下降沿移出。串行数据输入（SI）：该信号用来把数据从串行输入芯片，数据在时钟的上升沿移入。

串行时钟输入（SCLK）：数据在时钟上升沿移入，在下降沿移出。

片选输入（CS#）：所有串行数据传输开始于CS#下降沿，CS#在传输期间必须保持为低电平，在两条指令之间保持为高电平。



总线挂起输入（HOLD#）：

该信号用于片选信号有效期间暂停数据传输，在总线挂起期间，串行数据输出信号处于高阻态，芯片不对串行数据输入信号和串行时钟信号进行响应。

当HOLD#信号变为低并且串行时钟信号（SCLK）处于低电平时，进入总线挂起状态。当HOLD#信号变为高并时串行时钟信号（SCLK）处于低电平时，结束总线挂起状态。

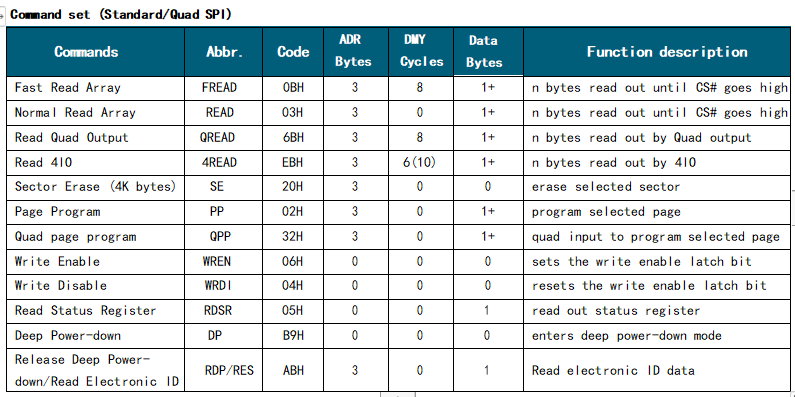

3.1 Instruction Parameter(指令参数)

Note:常用操作存储芯片指令，可供客户写驱动做参考。

3.2 Read Data Bytes（一般读取）

Read Data Bytes 需要用指令码来执行每一次操作。READ 指令的时序如下(图)：

■ 首先把片选信号（CS#）变为低，紧跟着的是 1 个字节的指令字（03 h）和 3 个字节的地址和通过串行数据输入引脚（SI）移位输入，每一位在串行时钟（SCLK）上升沿被锁存。

■ 然后该地址的字节数据通过串行数据输出引脚（SO）移位输出，每一位在串行时钟（SCLK）下降沿被移出。

■ 读取字节数据后，则把片选信号（CS#）变为高，结束本次操作。

如果片选信号（CS#）继续保持为底，则下一个地址的字节数据继续通过串行数据输出引脚（SO）移位输出。

3.3 Read Data Bytes at Higher Speed（快速读取点阵数据）

Read Data Bytes at Higher Speed 需要用指令码来执行操作。READ_FAST 指令的时序如下(图)：

■首先把片选信号（CS#）变为低，紧跟着的是 1 个字节的指令字（0B h）和 3 个字节的地址以及一个字节 Dummy Byte 通过串行数据输入引脚（SI）移位输入，每一位在串行时钟（SCLK）上升沿被锁存。

■ 然后该地址的字节数据通过串行数据输出引脚（SO）移位输出，每一位在串行时钟（SCLK）下降沿被移出。

■ 如果片选信号（CS#）继续保持为底，则下一个地址的字节数据继续通过串行数据输出引脚（SO）移位输出。例：读取一个 15x16 点阵汉字需要 32Byte，则连续 32 个字节读取后结束一个汉字的点阵数据读取操作。

如果不需要继续读取数据，则把片选信号（CS#）变为高，结束本次操作。

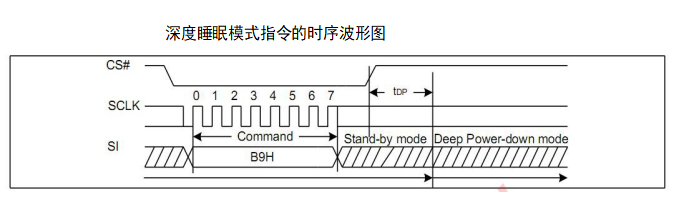

3.4 深度睡眠模式指令（B9H）

一旦GT5GL64芯片进入深度睡眠模式，所有的指令将被忽略，除了唤醒深度睡眠模式指令，首先 CS#为低电平，输入 B9H 指令，然后然后 CS#变为高电平并持续 TDP 的时间(TDP=25us)，在 TDP 的持续时间内，GT5GL64芯片进入深层关机模式。

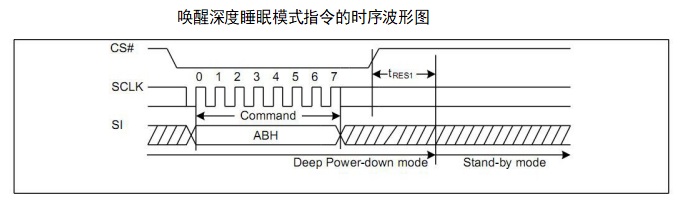

3.5 唤醒深度睡眠模式指令（ABH）

首先 CS# 为低电平， 向GT5GL64芯片发送 ABH 指令， 然后 CS# 变为高电平并持续 Tres1 的时间(Tres1=25us)，GT5GL64芯片将恢复正常运行，CS#引脚必须在 Tres1  时间内保持高电平。

3.6   Write Enable（写使能）

Write Enable 指令的时序如下(图)：CS#变低- à发送 Write Enable 命令—>CS#变高

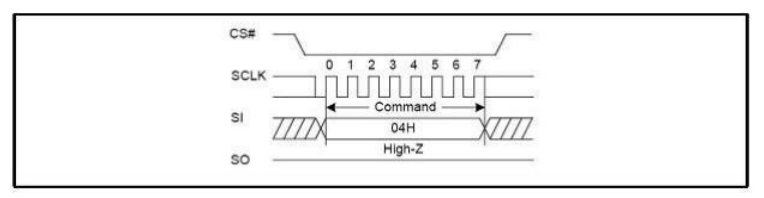

3.7 Write Disable（写非能）

Write Enable 指令的时序如下(图)：CS#变低- à发送 Write Disable 命令— >CS#变高

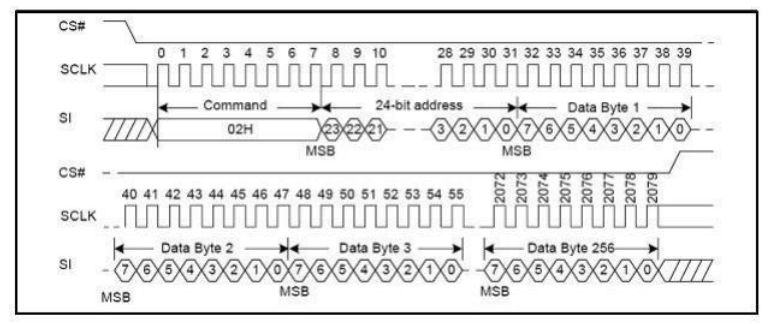

3.8  Page Program（页写入）

Page Program 指令的时序如下(图)：CS#变低- à发送 Page Program 命令à发送 3 字节地址—>发送数据—>CS#变高



注：写入指令发送 CS#变高后需进行忙状态判断，等待芯片内部完成写入后，才可以对芯片进行下一步操作，判断忙状态请参考该型号相应的库文件，如无库文件请与我司索要。



3.9   Sector Erase（扇区擦除）

 Sector Erase 指令的时序如下(图)：CS#变低- à发送 Sector Erase 命令à发送 3 字节地址— >CS#变高

注：擦除指令发送 CS#变高后需进行忙状态判断，等待芯片内部完成擦除后，才可以对芯片进行下一步操作，判断忙状态请参考该型号相应的库文件，如无库文件请与我司索要。

3.10 芯片状态寄存器以及说明

判断芯片是否在忙状态，使用寄存器 B0, 当 B0 位的 WIP 位为 1 的时候，为忙状态，当 WIP 位为 0的时候芯片处于空闲状态。

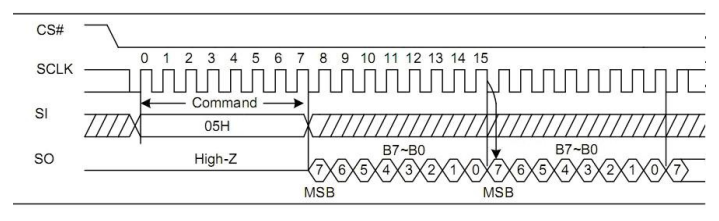

3.11 读取芯片状态寄存器的命令说明

发送命令 05H ，然后读取芯片状态寄存器的 B7-B0 位。判断 WIP 位的状态来判断芯片是否在忙状态。

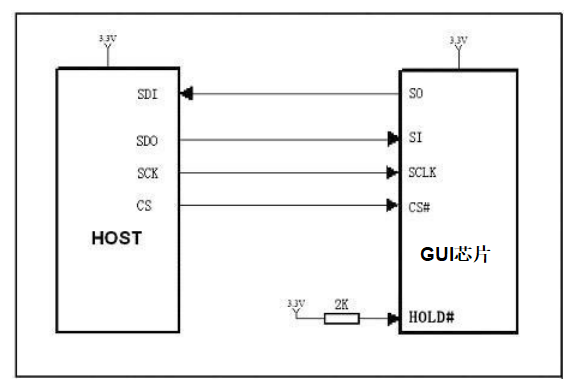

3.12 SPI 接口与主机接口参考电路示意图

SPI 与主机接口电路连接可以参考下图（HOLD#管脚建议接 2K 电阻 3.3V 拉高）。

SPI  接口与主机接口参考电路示意图
