3.产品使用

3.1接口介绍和示例

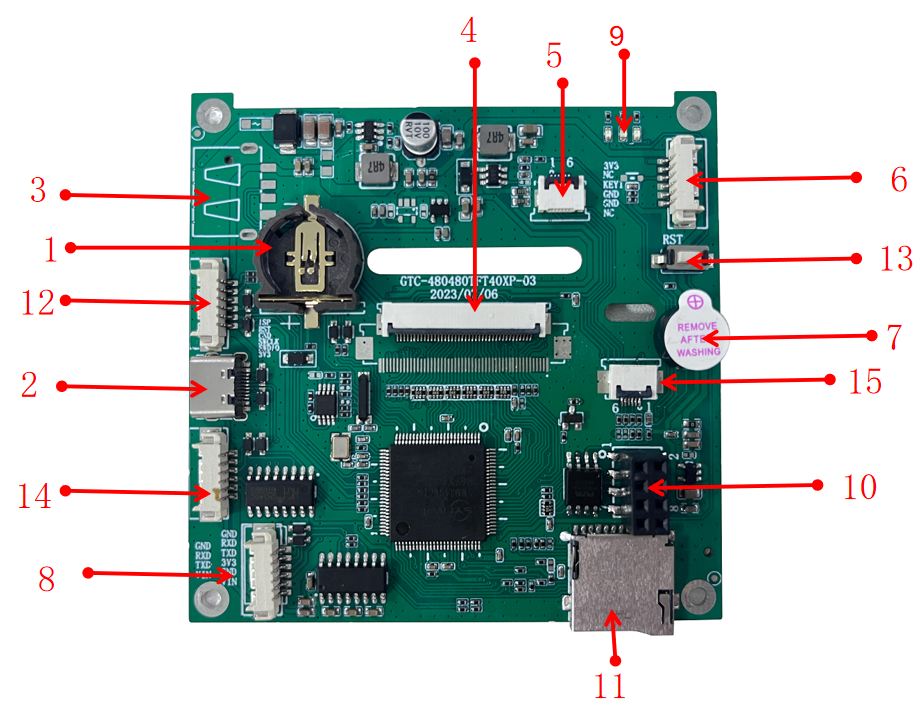

3.1.1接口定义

1.   RTC电池座

2.   TYPE-C，USB端口

3.   预留外接U盘接口

4.   4寸显示屏接口

5.   同15电容触摸屏接口（6P/0.5mm)

6.   外接4*4按键接口（6P/1.25)，端口定义需配套使用高通的按键板

7.   蜂鸣器

8.   RS232输入端（6P/1.25)

9.   升级指示灯（升级时灯光闪烁，升级完成后熄灭）。

10.  FLASH/8P/2.54外接端口

11.  TF卡座

12.  烧录下载端口（6P/2.54插针接口/预留6P/1.25贴片座子）(使用SD卡升级不推荐使用）

13.  主控复位按钮

14.  6P/1.25通信串口/打印串口（预留/6P/1.25贴片座子）

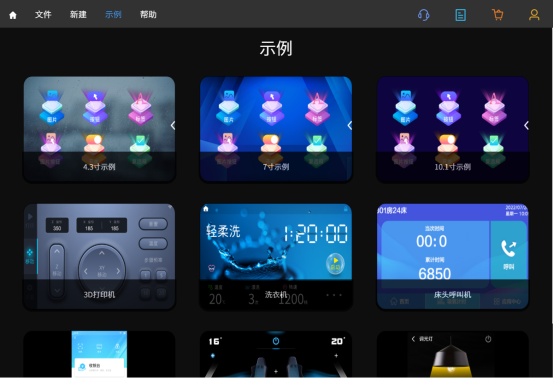

3.1.2示例

上位机GT-HMI Designer软件提供4寸示例，你可以选择相应示例查看，另存为到自定义地址后编译生成程序keil工程和flash资源bin文件。
