3.5 3.5显示屏参数配置

3.5.1 SPI通讯设置

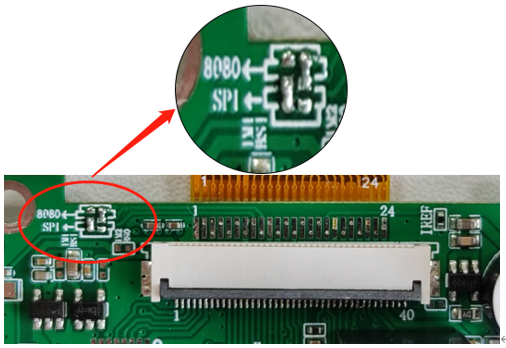

图3-19  3.5寸SPI短接示意图

图3-19  3.5寸SPI短接示意图

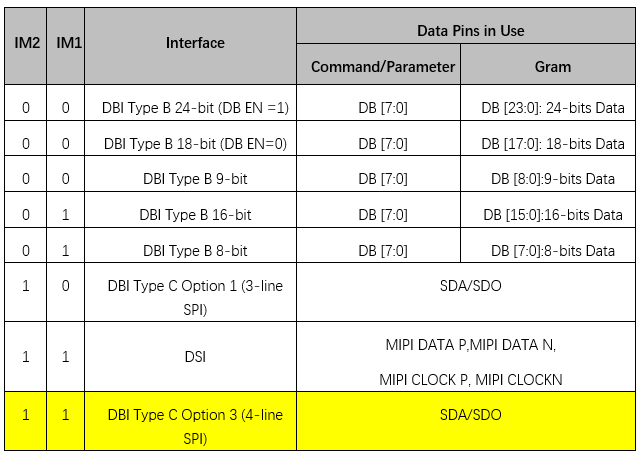

表3-7

3.5.2 8080通讯设置

图3-21  3.5寸8080短接示意图

图3-22 3.5寸模块设置示意图

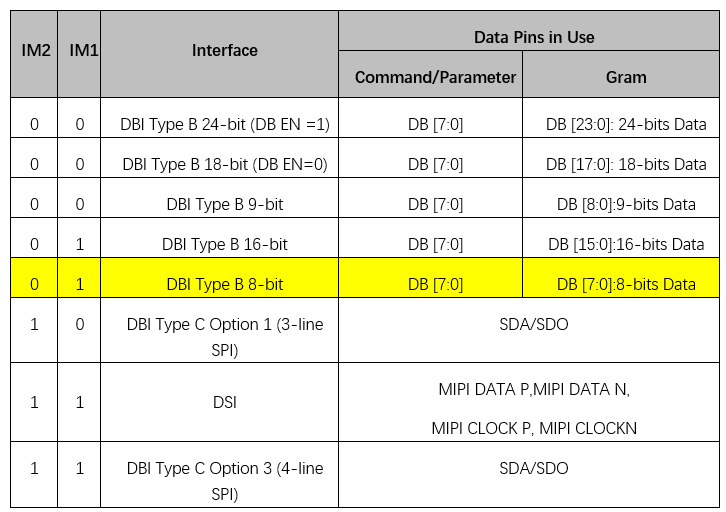

表3-8

3.5.3 3.5通讯简要描述

如下图：在调试3.5寸显示屏时，显示通讯分SPI和8080两种模式，在8080模式下，RN6需要NC。反之在SPI模式下RN2需要NC。

FLASH通讯也是有两种（SPI和QSPI）模式，在SPI模式下，RN1.R23,R25需要NC；在QSPI模式下RN7需要断开，RN1,R23,R25要贴

图3-23 3.5寸通讯设置示意图
