3.4 2.8显示屏参数配置

3.4.1 SPI通讯设置

3.4.2 8080通讯设置

图3-15  2.8寸8080短接示意图

图3-16 2.8寸模块设置示意图

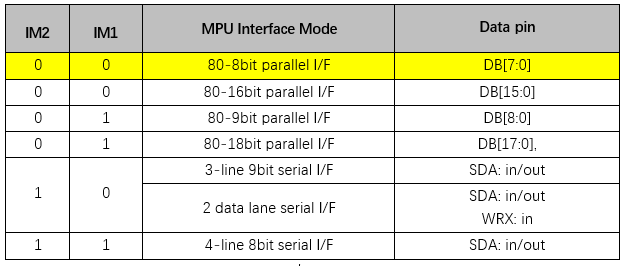

表3-6

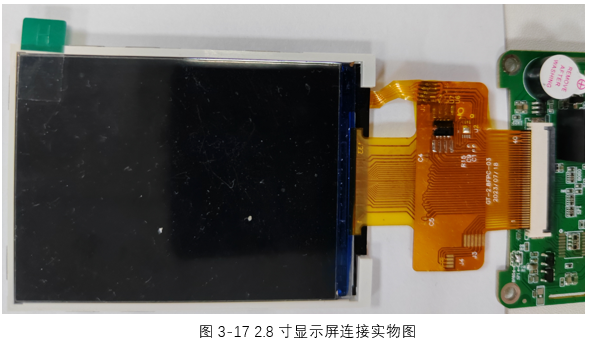

3.4.3 2.8显示屏连接实物图

3.4.4 2.8通讯简要描述

  如下图：在调试2.8寸显示屏时，显示通讯分SPI和8080两种模式，在8080模式下，RN6需要NC。反之在SPI模式下RN2需要NC。

  FLASH通讯也是两种（SPI和QSPI）模式，在SPI模式下，RN1.R23,R25需要NC；在QSPI模式下RN7需要断开，RN1,R23,R25要贴。

图3-18 2.8寸通讯设置示意图
