3.3 1.9显示屏参数配置

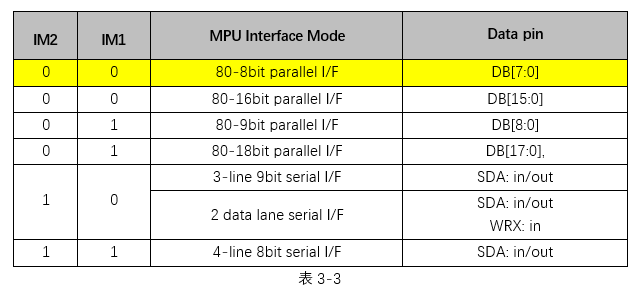

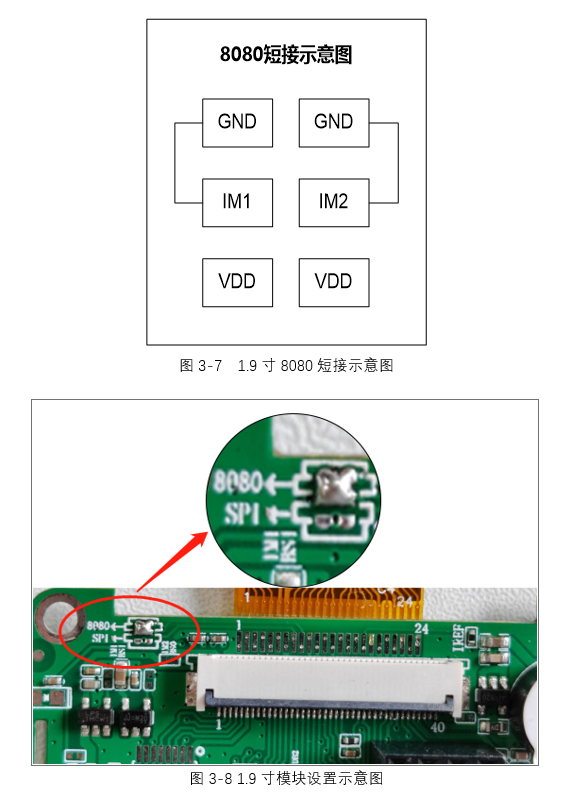

3.3.1 8080通讯设置

3.3.2 SPI通讯设置

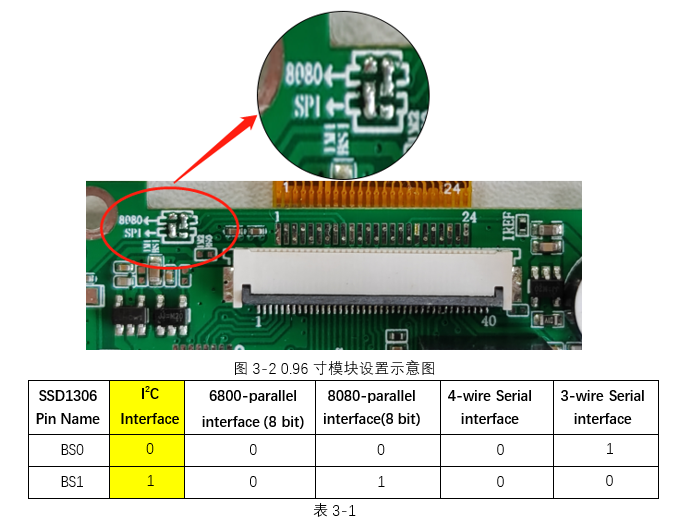

3.2.1 I2C通讯设置

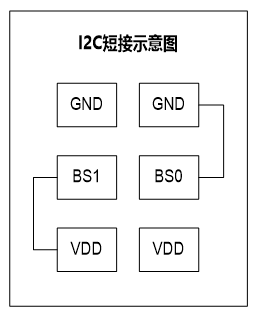

图3-1 0.96寸 I2C短接示意图

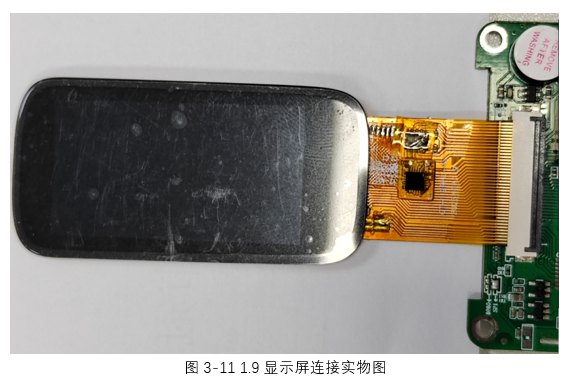

3.3.3 1.9显示屏连接实物图

3.3.4 1.9通讯简要描述

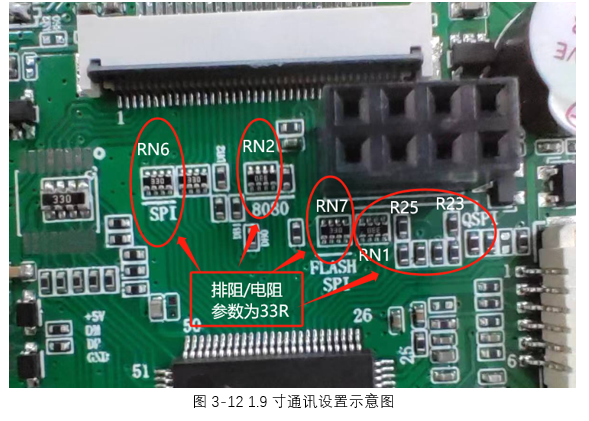

如下图：在调试1.9寸显示屏时，显示通讯分SPI和8080两种模式，在8080模式下，RN6需要NC。反之在SPI模式下RN2需要NC。

FLASH通讯也是有两种（SPI和QSPI）模式，在SPI模式下，RN1.R23,R25需要NC；在QSPI模式下RN7需要断开，RN1,R23,R25要贴。
